Tripleks Pistonlu Pompayı Anlamak: Endüstriyel Bir Güç Merkezi
Yüksek basınçlı sıvı transferi dünyasında tripleks pistonlu pompa, mühendislik güvenilirliğinin temel taşıdır. Sıvıları hareket ettirmek için hıza güvenen standart santrifüj pompaların aksine, bu pozitif deplasmanlı makineler tutarlı, yüksek basınçlı akış oluşturmak için üç ileri geri hareket eden pistonun mekanik hareketini kullanır. Tripleks terimi özellikle mekanik denge ihtiyacına ve basınç titreşimlerinin azaltılmasına dayanan bir tasarım tercihi olan üç silindirli konfigürasyonu ifade eder. Bu pompalar, derin kuyu enjeksiyonu, yüksek basınçlı temizleme ve hidrolik kırma gibi sıvının önemli bir dirence karşı hareket ettirilmesi gereken ortamlarda gereklidir.
Bu sistemlere olan talep çoğu zaman bağımsız güç kaynaklarını gerektirir ve bu da Dizel Tripleks Pistonlu Pompa . Tripleks başlığın sağlam mekanik avantajlarını dizel motorun yüksek torku ve taşınabilirliğiyle birleştiren endüstriler, elektrik altyapısının bulunmadığı uzak yerlerde çalışabilir. Bu ayrıntılı inceleme, iç mekaniğinin nüanslarını, sıvı yer değiştirme fiziğini ve bu yüksek performanslı birimleri uzun hizmet ömrü boyunca korumak için gereken operasyonel standartları kapsar.
Tripleks tasarımı gerçekten takdir etmek için pompa teknolojisinin gelişimine bakmak gerekir. Tekli veya çift yönlü pompalar sıklıkla önemli "su darbesi" etkilerinden ve eşit olmayan akış hızlarından muzdariptir. Üçüncü bir pistonun eklenmesiyle, boşaltma stroklarının zamanlaması, çok daha düzgün bir çıktı oluşturacak şekilde örtüşür. Bu istikrar aşağı akış borularını korumak için kritik öneme sahiptir ve pompanın iç contalarının ve valflerinin uzun ömürlü olmasını sağlamak.
Tripleks Pistonlu Pompanın Temel Bileşenleri
Tripleks dalgıç pompa iki ana bölüme ayrılmıştır: güç ucu ve akışkan ucu. Her bölüm, dönme enerjisini doğrusal hidrolik basınca dönüştürmede hayati bir rol oynar.
Güç Sonu
Güç ucu, ileri geri hareketi yönlendiren mekanik kalptir. Tipik olarak bir krank mili, bağlantı çubukları ve çapraz kafalardan oluşur. Krank mili, motorun veya motorun dairesel hareketini ileri geri harekete dönüştürür. Krank milinin 120 derecelik üç açısı olduğundan, üç piston kademeli bir sırayla çalışır. Bu ofset işin sırrıdır. sürekli akış profili tripleks sistemlerle ilişkilidir.
Akışkan Ucu
Akışkan ucu gerçek pompalamanın gerçekleştiği yerdir. Pompa manifoldunu, pistonları ve valf düzeneklerini içerir. Genellikle yüksek mukavemetli seramikten veya özel kaplamalı paslanmaz çelikten yapılmış pistonlar, sıvı bölmesinin içine ve dışına kayar. Bir contanın pistonla birlikte hareket ettiği pistonlu pompanın aksine, pistonlu pompa, pistonun içinden kaydığı sabit yüksek basınçlı contalar kullanır. Bu tasarım şunları sağlar: önemli ölçüde daha yüksek çalışma basınçları genellikle inç kare başına birkaç bin poundu aşar.
- Emme Valfleri: Bunlar, geri çekilme stroku sırasında sıvının hazneye girmesine izin verir.
- Tahliye Vanaları: Bunlar, sıvıyı sisteme itmek için ileri vuruş sırasında açılır.
- Piston Ambalajı: Sıvının güç ucuna geri sızmasını önleyen kritik conta.
- Manifold: Sıvıyı üç silindirin her birine dağıtan iç boru.
Mekanik İş Akışı: Nasıl Çalışır?
Tripleks dalgıç pompanın çalışması, üç silindirinin her biri için dört aşamalı katı bir döngüyü takip eder. Bu döngüler kademeli olduğundan, pompa neredeyse sabit bir basınçlı sıvı akışı sağlar.
- Emme Stroku: Krank mili döndükçe biyel kolu pistonu geriye doğru çeker. Bu, silindirin içinde bir vakum yaratır. Atmosfer basıncı (veya besleme basıncı), emme valfini açmaya zorlayarak hazneyi sıvıyla doldurur.
- Geçiş: Piston maksimum arka konumuna ulaştığında, yay gerilimi ve basınçtaki ilk değişiklik nedeniyle emme valfi kapanır.
- Deşarj İnme: Krank mili, pistonu sıvı dolu bölmeye doğru ileri doğru iterek dönmeye devam eder. Akışkan neredeyse sıkıştırılamaz olduğundan basınç hızla yükselir.
- Fırlatma: İç basınç tahliye hattındaki basıncı aştığında tahliye vanası zorla açılır. Piston, sıvıyı manifolddan uygulama hattına iter.
Dizel Tripleks Pistonlu Pompada bu döngü dakikada yüzlerce kez gerçekleşebilir. Dizel motorun hızı, görevin özel akış gereksinimlerine uyacak şekilde genellikle bir dişli kutusu veya kayış tahriki aracılığıyla kontrol edilir. hacimsel verimlilik Bu pompaların yüzde 90'ını aşan oranlarda oldukça yüksektir, bu da odaya giren sıvının neredeyse tamamının basınç altında başarılı bir şekilde boşaltıldığı anlamına gelir.
Teknik Özellikler ve Performans Metrikleri
Doğru pompayı seçmek, mekanik girdinin hidrolik çıktıya nasıl dönüştüğünün anlaşılmasını gerektirir. Aşağıdaki tablo endüstriyel sınıf tripleks sistemlerdeki tipik performans ilişkisini göstermektedir.
| Parametre | Metrik Birimler | Operasyonel Etki |
| Akış Hızı | Dakikada Litre (LPM) | İşlemin hızını belirler. |
| Maksimum Basınç | Çubuk / PSI | Görev için mevcut kuvveti belirler. |
| Giriş Hızı | RPM | Contaların ve valflerin aşınma oranını etkiler. |
| Piston Çapı | Milimetre (mm) | Daha büyük çap akışı artırır ancak daha fazla tork gerektirir. |
Mühendisler bu faktörleri dengelemelidir. Örneğin piston çapının arttırılması daha fazla hacim sağlayacaktır ancak dizel motorun bu hacmi sağlayabilecek kapasitede olması gerekir. gerekli tork daha geniş yüzey alanındaki direncin üstesinden gelmek için. Bu nedenle dizel motorlar tercih ediliyor; tork eğrileri tripleks bir pompanın ağır, darbeli yükleri için idealdir.

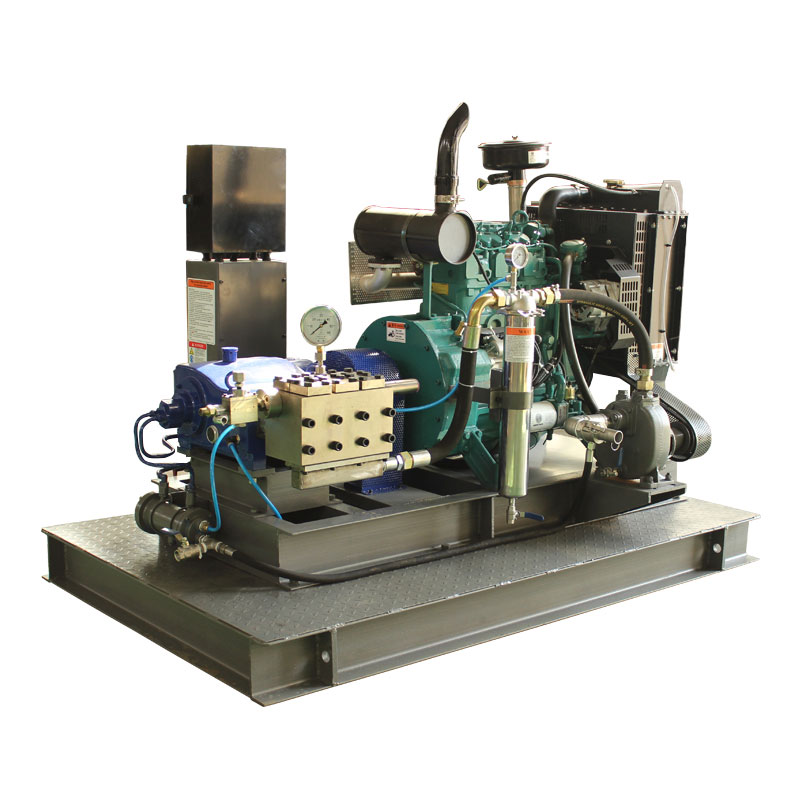

Tripleks Sistemlerde Dizel Tahrik Avantajı
Sabit fabrika ayarlarında elektrik motorları yaygın olsa da, dizel tahrikli tripleks pompa mobil ve dayanıklı uygulamalar için standarttır. Bu tercihin çeşitli teknik nedenleri bulunmaktadır.
Taşınabilirlik ve Özerklik
Petrol sahalarında, madencilik sahalarında veya büyük ölçekli inşaat projelerinde yüksek gerilim enerji şebekesine erişim genellikle sınırlıdır. Dizel motor, tek bir yakıt deposuyla saatlerce çalışabilen bağımsız bir güç kaynağı sağlar. Bu özerklik, yüksek basınçlı yangın söndürme sistemleri veya mobil hidro-yıkım teçhizatları gibi acil müdahale birimleri için hayati öneme sahiptir.
Değişken Hız Kontrolü
Dizel motorlar, gaz kelebeği aracılığıyla mükemmel değişken hız kontrolü sunar. Pozitif deplasmanlı bir pompanın akış hızı, RPM'si ile doğru orantılı olduğundan, operatör şunları yapabilir: Pompa çıkışına ince ayar yapın sadece motor devrini ayarlayarak. Bu, sahadaki elektrik motorlarının gerektirdiği pahalı değişken frekanslı sürücülere (VFD'ler) olan ihtiyacı ortadan kaldırır.
Zorlu Ortamlarda Dayanıklılık
Endüstriyel dizel motorlar toza, neme ve aşırı sıcaklık dalgalanmalarına dayanacak şekilde üretilmiştir. Sağlam bir dökme demir kartere ve paslanmaz çelik akışkan ucuna sahip tripleks bir pompayla eşleştirildiğinde ortaya çıkan makine, Dünya üzerindeki en zorlu iklimlerde 7/24 çalışma kapasitesine sahiptir.
Uzun Ömür için Bakım Protokolleri
Yüksek basınçlı bir sistemin ömrü tamamen bakım programının sıkılığına bağlıdır. Pistonlar ve contalar sürekli sürtünmeye ve yüksek basınç çevrimlerine maruz kaldıklarından "aşınma parçaları" olarak kabul edilirler.
- Yağlama: Güç ucu yüksek kaliteli dişli yağı gerektirir. Yağdaki metal talaşlarının izlenmesi, rulman arızası konusunda erken uyarı sağlayabilir.
- Mühür Denetimi: Piston salmastralarında sızıntı olup olmadığı kontrol edilmelidir. Küçük bir damlama genellikle soğutma amaçlıdır, ancak aşırı sızıntı, değiştirme ihtiyacını gösterir.
- Valf Oturma Yeri: Zamanla valfler ve yuvalar çukurlaşabilir veya "soyulabilir". Düzenli kontrol, pompanın hacimsel verimliliğini korumasını sağlar.
- Filtrasyon: Pompaya giren sıvı büyük parçacıklardan arındırılmış olmalıdır. Aşındırıcı katı maddeler pistonları çizebilir ve yüksek basınç contalarını birkaç saat içinde bozabilir.
Operatörler, proaktif bir bakım stratejisi uygulayarak aşağıdaki sonuçlara ulaşabilir: binlerce saat hizmet büyük bir revizyon gerektirmeden önce. Bu, özellikle arıza süresinin saha operasyonlarında önemli mali kayıplara yol açabileceği dizel motorlu üniteler için önemlidir.
Ortak Endüstriyel Uygulamalar
Tripleks tasarımın çok yönlülüğü, çok çeşitli endüstrilere hizmet etmesine olanak tanır. Su ve yağdan kimyasallara ve bulamaçlara kadar farklı sıvıları işleme yeteneği onu vazgeçilmez bir araç haline getiriyor.
Petrol ve Gaz Endüstrisi
Yukarı akış sektöründe, kuyu uyarımı, çimento enjeksiyonu ve üretilen suyun bertarafı için tripleks pompalar kullanılmaktadır. Yüksek basınç yetenekleri, operatörlerin derin yer altı rezervuarlarının doğal basıncının üstesinden gelmesine olanak tanır.

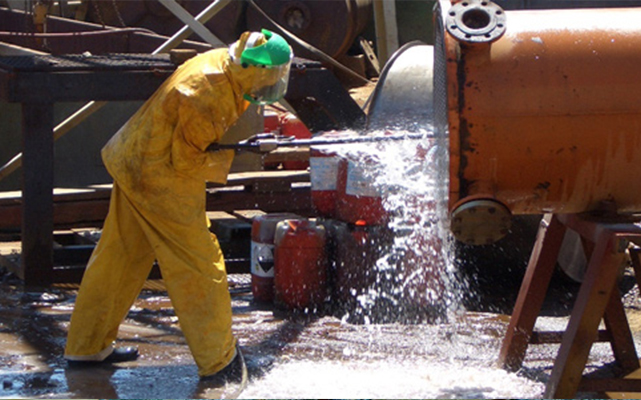

Endüstriyel Temizleme ve Suyla Yıkım

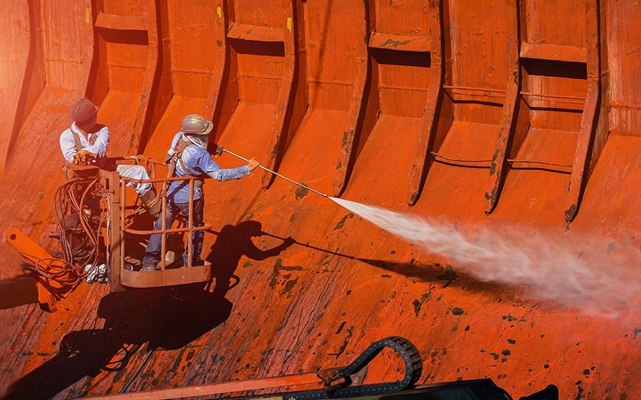

1000 bar'ı aşan basınçlarda su jeti, gemi gövdelerindeki betonu kesebilir veya boyayı sıyırabilir. Tripleks pompanın sabit akışı, daha küçük bir pompa tasarımında meydana gelebilecek dalgalanmalar olmadan kesici aletin etkili kalmasını sağlar.
Tarımsal Sulama ve Kimyasal Enjeksiyon
Büyük ölçekli tarım için bu pompalar, suyu çok uzak mesafelere taşıyabilir veya gübreleri sulama hatlarına son derece hassas bir şekilde enjekte edebilir. Dizel motorlu modelin dayanıklılığı onu uzak alanlarda kullanım için ideal kılar.
Teknik Zorluklar ve Çözümler
Hiçbir mekanik sistem zorluklardan muaf değildir. Tripleks pompalar için temel konular kavitasyon ve titreşim kontrolünü içerir.
Kavitasyon emme basıncı çok düşük olduğunda meydana gelir ve buhar kabarcıklarının oluşmasına ve ardından pompa bileşenlerine doğru şiddetli bir şekilde çökmesine neden olur. Bu, uygun bir Net Pozitif Emme Yüksekliği (NPSH) sağlanarak ve besleme tankının ana üniteden uzağa yerleştirilmesi durumunda takviye pompaları kullanılarak önlenebilir.
Nabız pistonlu pompaların doğal bir özelliğidir. Üç silindir, bir veya iki silindirle karşılaştırıldığında bunu önemli ölçüde azaltırken, bir miktar titreşim kalır. Bunu çözmek için mühendisler, basınç artışlarını emen ve aşağı yöndeki ekipmana daha da düzgün bir akış sağlayan gazla dolu kaplar olan titreşim sönümleyiciler yerleştiriyor.
Sıkça Sorulan Sorular (SSS)
S1: Neden iki veya dört yerine üç piston kullanılıyor?
Cevap1: Üç piston, mekanik basitlik ile akış düzgünlüğü arasında en iyi dengeyi sağlar. 120 derecelik ofset, en az bir pistonun her zaman boşaltma aşamasında olmasını sağlayarak çift yönlü pompalarda meydana gelen basınçtaki "ölü noktaları" en aza indirir.
S2: Pistonlu pompa ile pistonlu pompa arasındaki fark nedir?
Cevap 2: Pistonlu pompada conta hareketli pistona takılır ve silindir duvarına sürtünür. Pistonlu pompada conta (salmastra) pompa kafasında sabittir ve düz piston onun içinden kayar. Daha yüksek basınçlar için genellikle dalgıç pompalar tercih edilir.
S3: Salmastranın ne zaman değiştirilmesi gerektiğini nasıl bileceğim?
Cevap 3: Sızıntı deliklerinden su sızıntısında bir artış veya tahliye basıncında gözle görülür bir düşüş genellikle salmastranın aşınmış olduğunu gösterir. "Ağlama" oranının düzenli olarak izlenmesi en iyi teşhis aracıdır.
S4: Tripleks pompa kuru çalışabilir mi?
Cevap4: Hayır. Dalgıç pompanın sıvı olmadan çalıştırılması, pompalanan ortamın sağladığı yağlama ve soğutma eksikliği nedeniyle contaların aşırı ısınmasına ve neredeyse anında arızalanmasına neden olur.
S5: Bu pompalar için dizel motorun elektrik motoruna göre avantajları nelerdir?
Cevap5: Dizel motorlar tam taşınabilirlik, düşük hızlarda yüksek tork ve karmaşık elektrikli kontrolörlere ihtiyaç duymadan motor devri ayarlamaları yoluyla pompanın akış hızını kolayca değiştirme yeteneği sunar.
