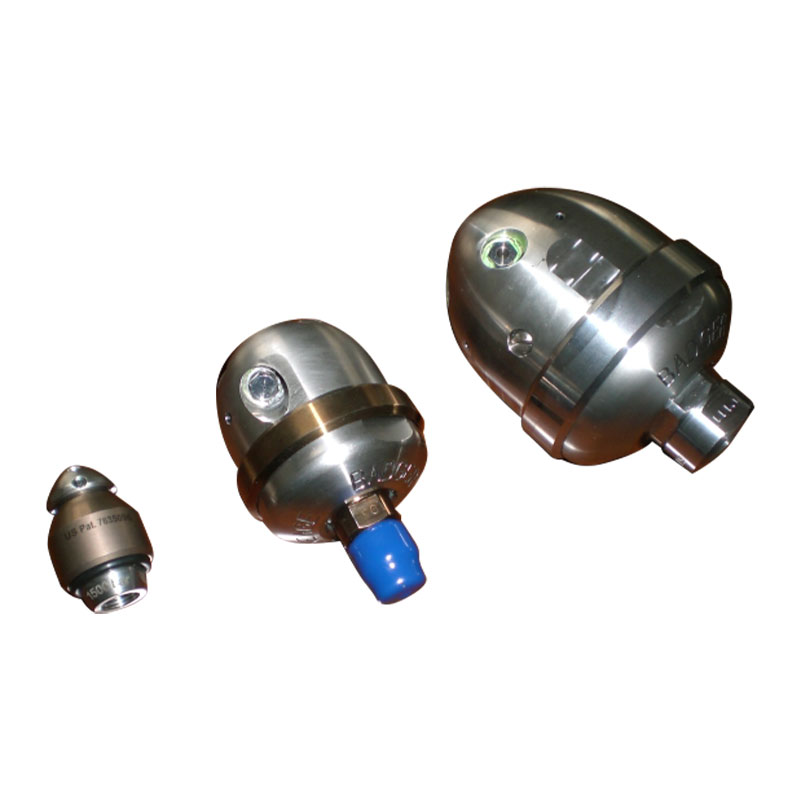

Boru nozulları

Teknik parametre

Su kalitesi gereksinimleri

Giriş sıcaklığı: ≤40°C; PH değeri: 6,5 ~ 8,5
Su filtreleme doğruluğu: ≤10 μm

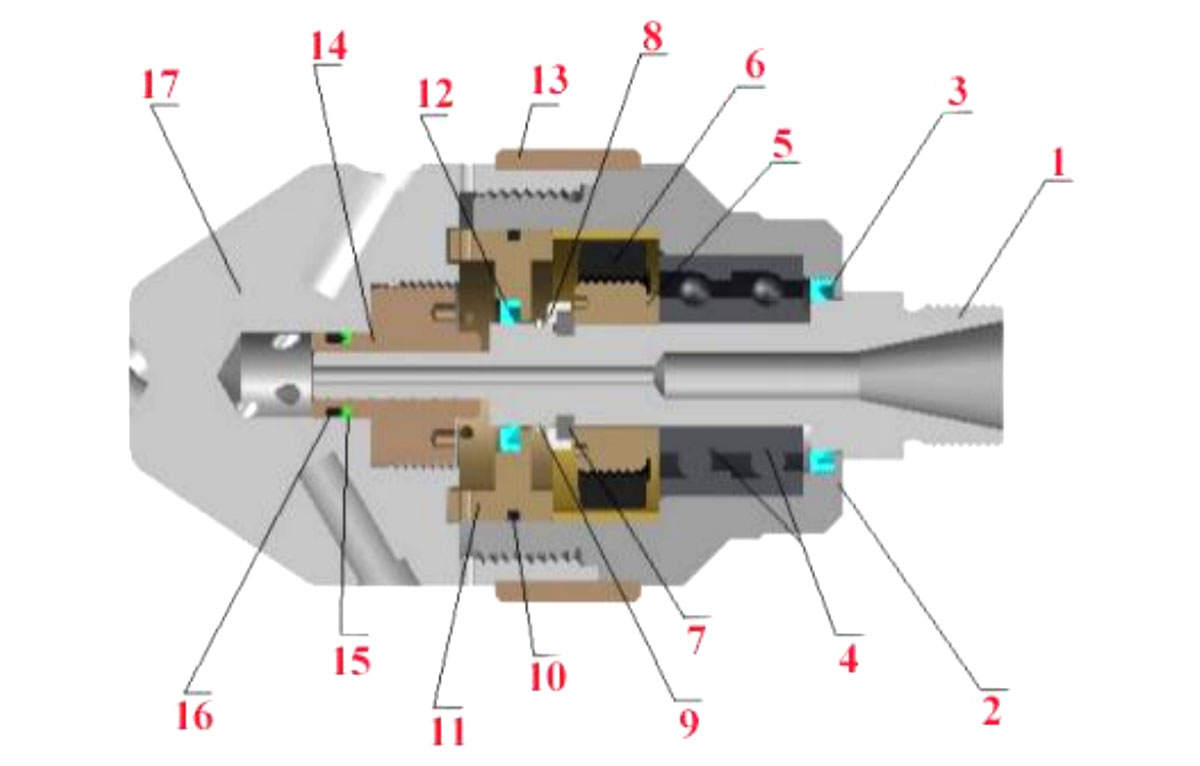

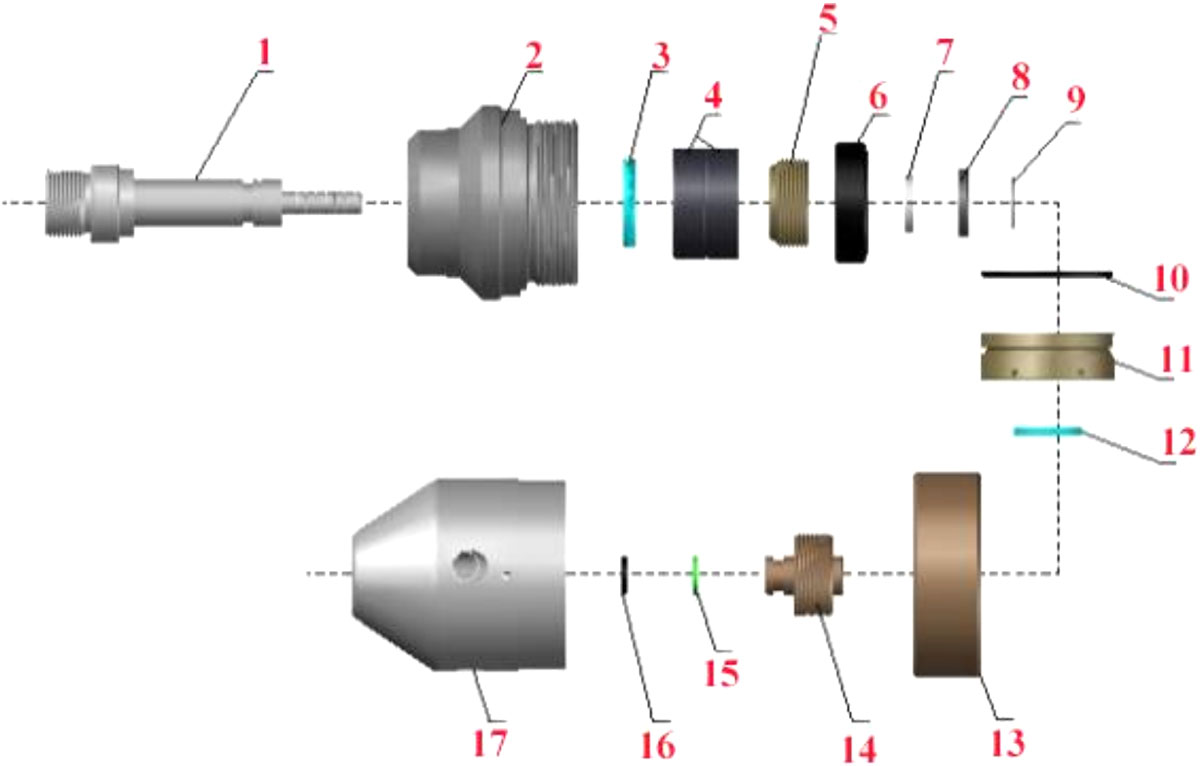

WG15 ＊ Döner conta düzeneği şematik diyagramı ve kesit görünümü

Yedek parça yan kuruluşu

Kurulum süreci ve dikkat edilmesi gereken hususlar

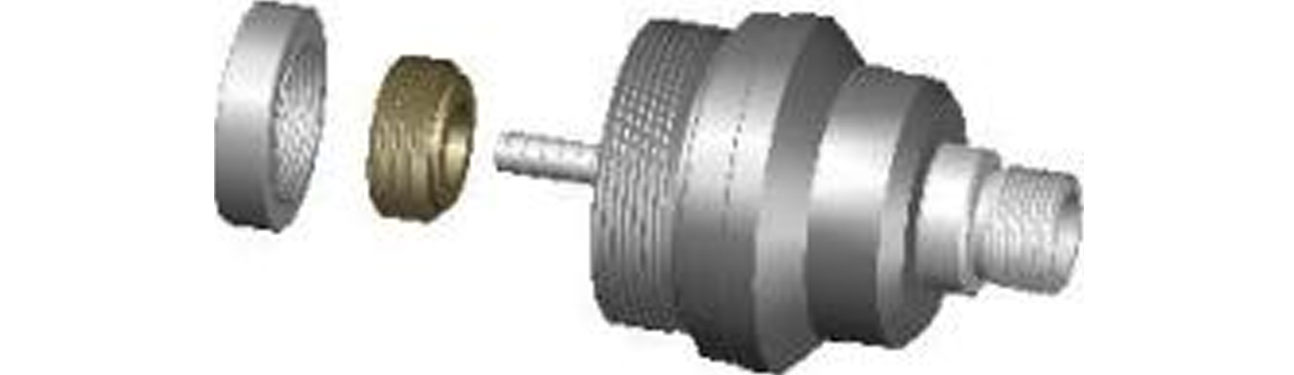

(1) Yağ keçesini 3, dönen mahfazanın 2 arka ucundaki iç deliğe ve bir çift açısal temas milini 4 takın (not: yağ keçesinin 3 montaj yönü oluk içe doğru dönüktür, aksi takdirde döner mahfaza 2 suyla dolacak ve yatağa zarar verecektir; açısal temaslı yatağın 4 iki yatakla aynı yönde, dış halkanın bir tarafı geniş bir şekilde döner mahfazanın 2 arka ucuna bakacak şekilde monte edildiğini unutmayın).

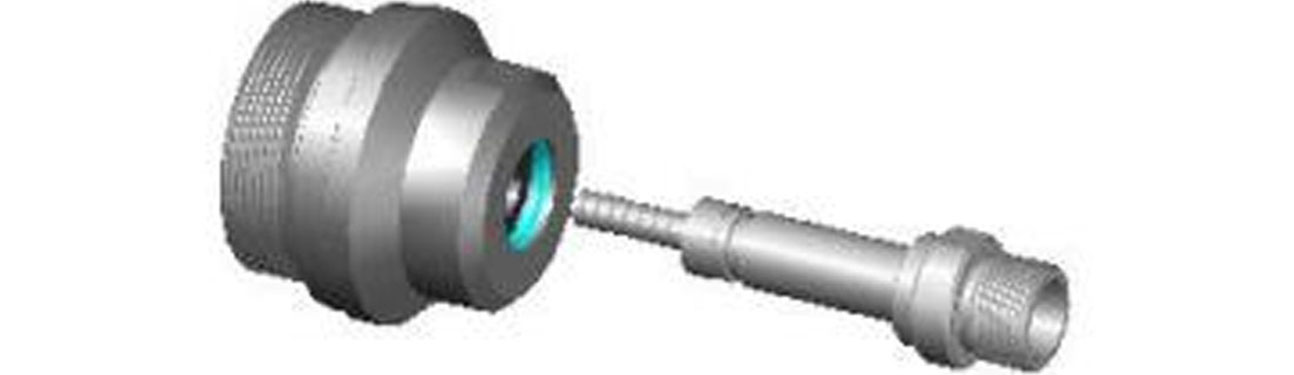

(2) Şaftı 1 döner mahfazanın 2 arka ucundan döner mahfazanın 2 içine yerleştirin.

(3) Şaft 1'in vida damarına ve manyetik demir bileşene (dahil: mıknatıs geçiş bağlantısı 5 ve mıknatıs 6) ısırma önleyici madde uygulayın, mıknatıs 6'nın ve mıknatıs geçiş bağlantısı 5'in dişlerini sıkın (not: dişin pozitif dönüşü), ardından mıknatıs 6 bileşenini şaft 2'nin önünden geçirin ve şaft 2'nin dişini sıkın (not: dişin pozitif dönüşü).

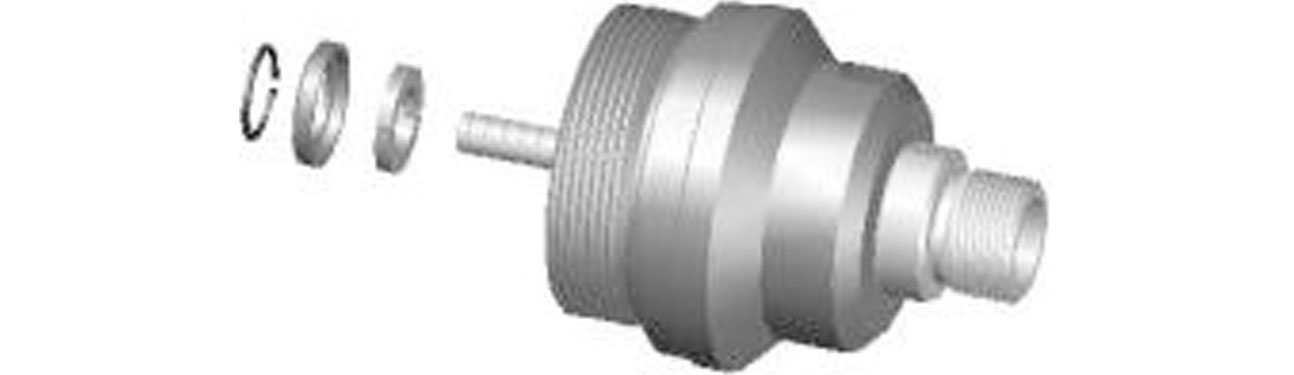

(4) Segmanı 7 ve segman manşonunu 8 milin 1 halka oluğuna takın ve ardından segmanla 9 sabitleyin.

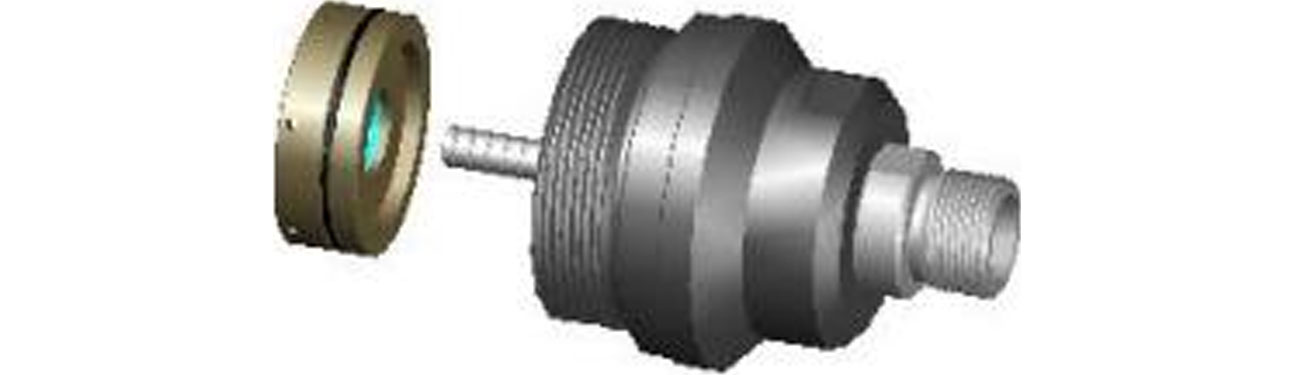

(5) Milin 2 ön ucundan yağ keçesi iskeleti grubunu (o ring 10, yağ keçesi iskeleti 11 ve yağ keçesi 12 dahil) takın ve döner muhafazaya 2 takın.

Açıklamalar: yağ keçesi iskelet grubunun kurulum talimatları.

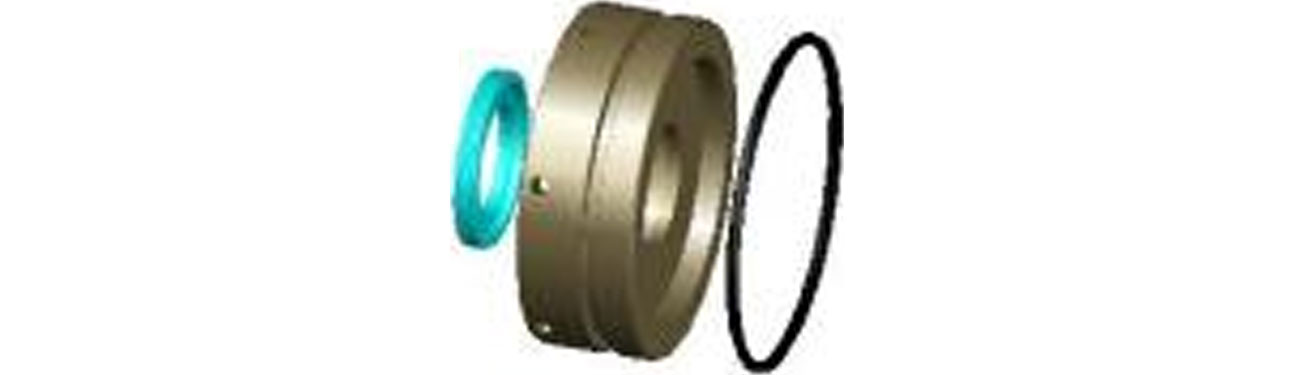

O sızdırmazlık halkası (10), yağ keçesi iskeletinin (11) dış tarafındaki halka şeklindeki oyuğa yerleştirildi.
Yağ keçesini 12 yağ keçesi iskeletinin 11 iç delik oluğuna takın (yağ keçesinin 12 montaj yönüne dikkat edin, oluk içeriye doğru bakar).

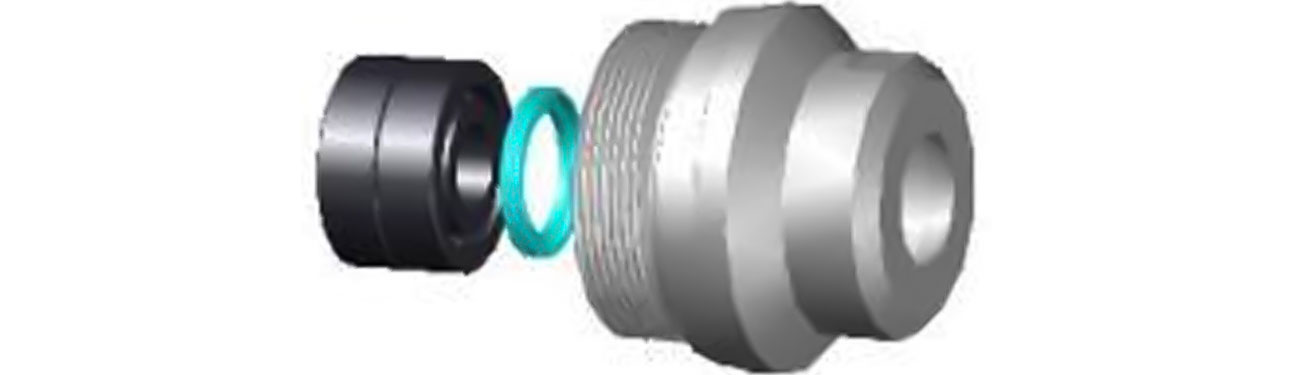

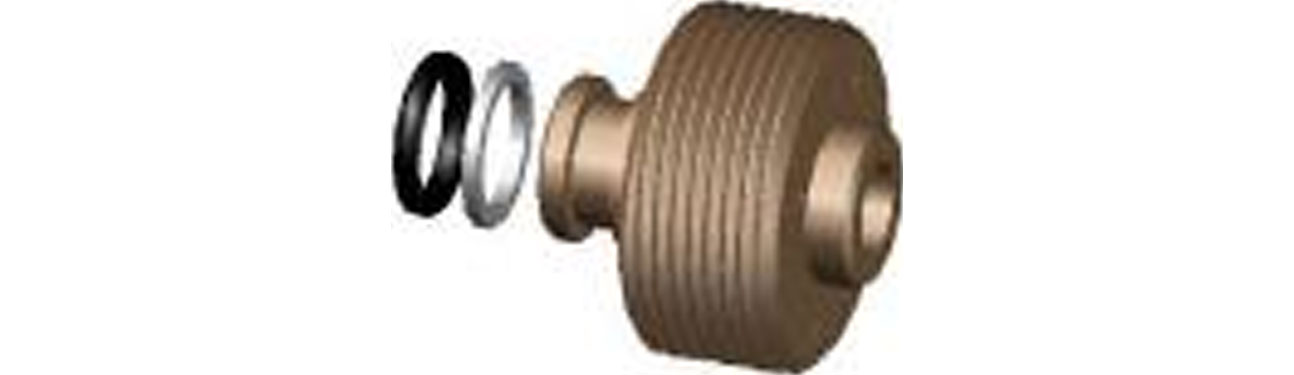

(6) O-halkayı 16 ve plastik sızdırmazlık halkasını 15 bakır sızdırmazlık manşonunun 14 ön tarafındaki halka oluğuna takın.(O-halkanın 16 ve plastik sızdırmazlık halkasının 15 montaj sırasına dikkat edin. O-halka 16, bakır sızdırmazlık manşonunun 14 halka oluğunun dış tarafına monte edilir. Plastik sızdırmazlık halkasının 15 montaj yönüne, yiv tarafı O-halkasına 16 bakacak şekilde dikkat edin).

(7) Bakır sızdırmazlık manşonunun 14 dişine ve döner başlığın 17 iç delik dişine ısırma önleyici madde uygulayın, ardından bakır sızdırmazlık manşonunu 14 döner başlığın 17 iç delik dişine vidalayın ve sıkın (not: pozitif vida dişi).

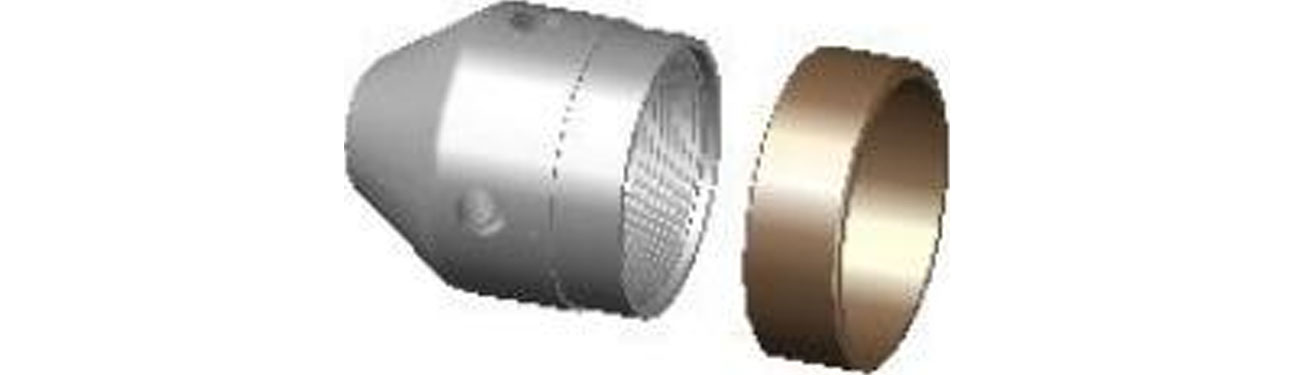

(8) Döner başlığın (17) arka ucundan destek halkasını (13) takın ve döner başlığın (17) dışına monte edin.

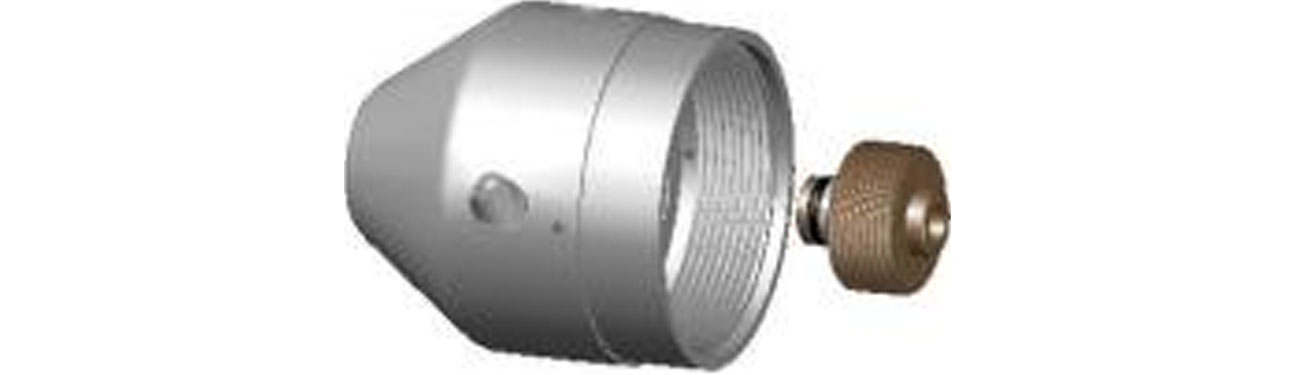

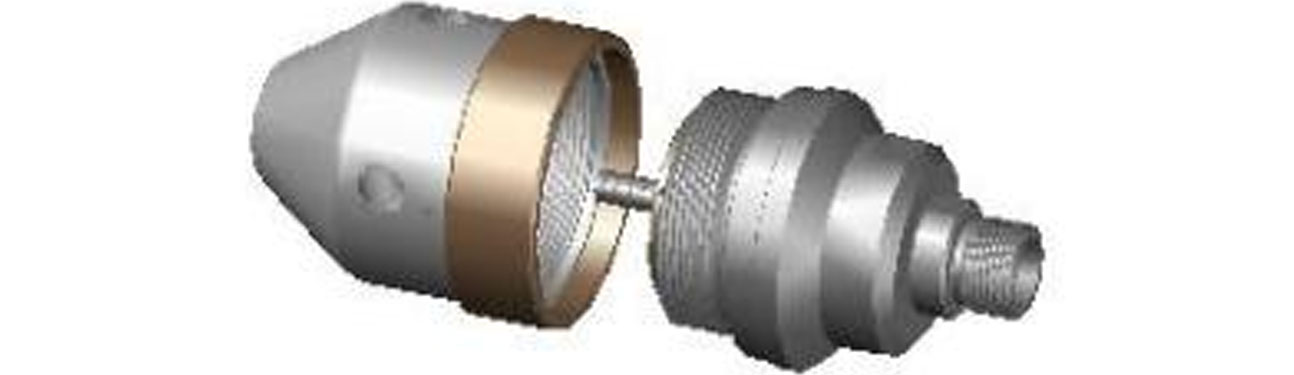

(9) Son olarak, döner mahfazanın (2) dış dişinin ön ucuna ve döner başlığın (17) iç dişinin arka ucuna ısırma önleyici madde uygulanır. Adım (5)'te tamamlanan alt montaj milinin (1) ön ucu, döner başlığın (17) bakır conta manşonunun (14) iç deliğine yerleştirilir ve ardından döner mahfazanın (2) ve döner başlığın (17) dişleri sıkılır (not: diş pozitif dönüşlüdür).

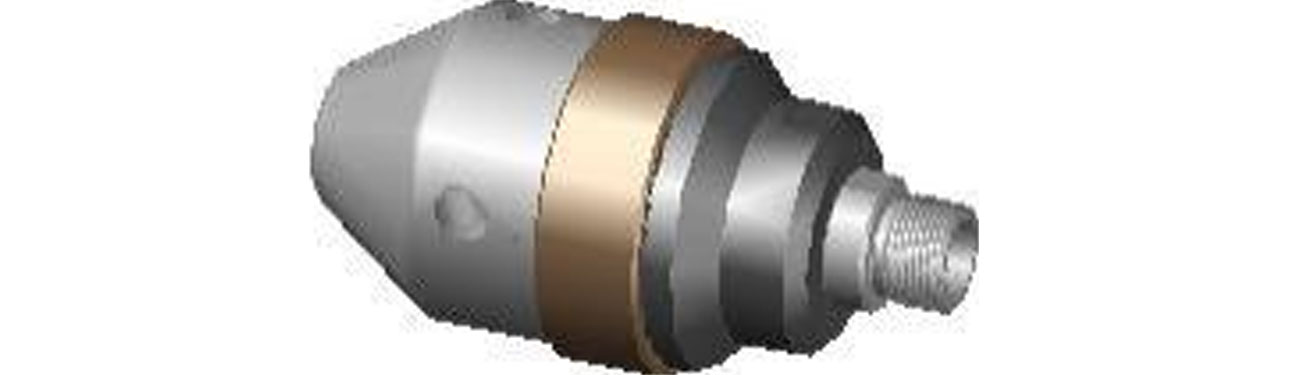

(10) Yukarıdaki adımlarla WG15＊nozulun montaj işlemi tamamlandı.

6. Sökme işlemi ve dikkat edilmesi gereken hususlar

(1) Döner kafayı (17) ve döner mahfazayı (2) freze tarafına kelepçelemek için açık uçlu bir anahtar kullanın ve ardından döner başlığı (17) döner mahfazanın (2) spiral modelinden vidalayın (not: diş pozitif dönüşlüdür) ve destek halkasını (13) çıkarın.
(2) Segman pensesini döner kafadaki (17) bakır conta manşonunun (14) arka uç deliğine sokun, ipliği gevşetin (not: iplik pozitif dönüşlüdür), bakır conta manşonunu (14) vidalayın, bakır conta iç deliğinde herhangi bir aşınma olup olmadığını kontrol edin, herhangi bir aşınma varsa, ciddi aşınma varsa değiştirin; Aynı zamanda, bakır conta manşonunun üzerindeki O ringin (16) ve plastik conta halkasının (15) hasar görüp görmediğini kontrol edin, hasar varsa lütfen değiştirin, aksi takdirde conta çalışmayacaktır.
(3) Yağ keçesi iskeleti 11 bileşenlerini, dönen mahfazanın 2 ön ucunun iç deliğinden çıkarın. Yağ keçesi iskeletinin iç deliğinden ve dış halka oluğundan sırasıyla yağ keçesi 12 ve O halkasını 10 çıkarın ve yağ keçesi 12 ve O halkasında 10 herhangi bir hasar olup olmadığını kontrol edin. Herhangi bir hasar varsa, lütfen değiştirin, aksi takdirde mahfazaya 2 su girecek ve yatağa zarar verecektir.
(4) Harici pense kullanarak segmanı 9 mil 1'den sökün ve segman manşonunu 8 ve segman 7'yi milin 1 halka oluğundan sökün.
(5) Bağlı manyetik düzeneği mil 1'den çıkarın ve mıknatısta kir olup olmadığını kontrol edin. Varsa lütfen temizleyin.
(6) Şaft 1'i mahfazanın arka ucundan yatay olarak dışarı çekin, şaft 1'in dış yüzeyinde aşınma olup olmadığını kontrol edin. Aşınma ve yıpranma varsa lütfen değiştirin.
(7) Açısal temas yatağını 4 döner mahfazanın 2 iç deliğinden dikkatlice çıkarın ve mil yatağının hasarlı olup olmadığını kontrol edin. Hasar görmüşse lütfen değiştirin.
- 7 -
(8) Yağ keçesini 3 döner muhafazanın 2 iç deliğinin arka ucundan çıkarın. Yağ keçesinin 3 hasarlı olup olmadığını kontrol edin. Hasar görmüşse lütfen değiştirin.
Yukarıdaki adımlarla WG15＊ nozulun tüm sökme işlemi tamamlandı.
Notlar:
•Montaj sırasında açısal temaslı yatağın montaj yönüne dikkat edin, ters monte edilirse nozul kullanılmaz;
•Montaj sırasında yağ keçesinin montaj yönüne dikkat ediniz. Ters monte edilirse nozula giren su kapatılamaz, yatak hasar görür ve nozül başlığı dönmez.
•Montaj sırasında O ring ve plastik contanın montaj konumuna dikkat ediniz. O ring ve plastik conta halkası ters çevrilirse sızdırmazlık rolü oynayamaz. Bu arada plastik conta halkasının montaj yönüne dikkat edin.
•Döner nozulun içindeki tüm contaların aşınması ve yırtılması kolaydır. Döner nozulun kullanımı sırasında, nozulun herhangi bir zamanda sızıntı yapmasına dikkat etmek gerekir. Herhangi bir anormallik bulunursa contanın zamanla hasar görüp görmediğini kontrol etmek gerekir.

7.Dönen nozulla ilgili genel sorunlar

(1) dönen nozul dönemez;
Sebebi:
A) İç yatak hasarı (normal hasar veya yağ keçesi arızası nedeniyle su girişinin neden olduğu erken hasar);
B) Eksantrik tork üretmek için kullanılan nozül tıkalı veya takılı nozul açıklığı, başlangıç ​​torkunu elde etmek için çok küçük;
(2) Çalışma basıncı hızla düşüyor;
Sebebi:
A) Meme hasarı;
B) Nozulun gevşek olması, sızdırmazlığın gevşek olmasına neden olur;
C) Şaftta veya bakır conta kovanında çatlaklar görünüyor.
(3) çalışma basıncı yavaş yavaş azalır;
Sebebi:
A) Meme normal şekilde aşınmış;
B) Mil veya bakır conta kovanı aşınmış.

8. Merkez kafes

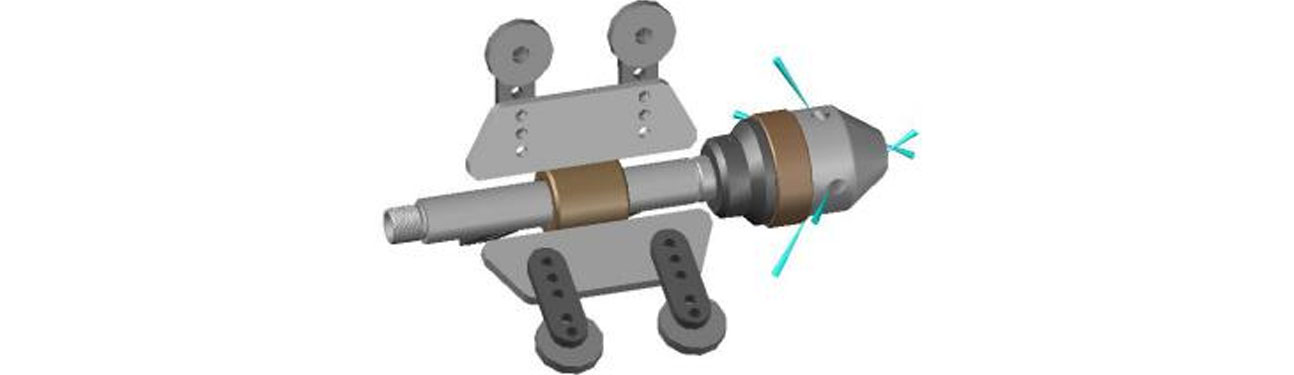

Merkezi tutucu boru içerisinde çalışan döner nozulu korur ve nozulun püskürtme mesafesini dengeler. Ayarlanabilir aralık 150~300 mm'dir.
