Ana Sayfa > Kataloglar > Yüksek Basınç Pompası > WHY3700 elektrikli yüksek basınçlı su pompası
WHY3700 yüksek basınç pompaları, performans parametrelerinde belirtilen sürekli maksimum hizmette çalışacak şekilde üretilmiştir. Sadece krank mili hızını, ortalama piston hızını, piston çapını ve güç değerini karşılaştırın.
Yüksek Basınç Pompası
Ağırlık: yaklaşık. 200 kg

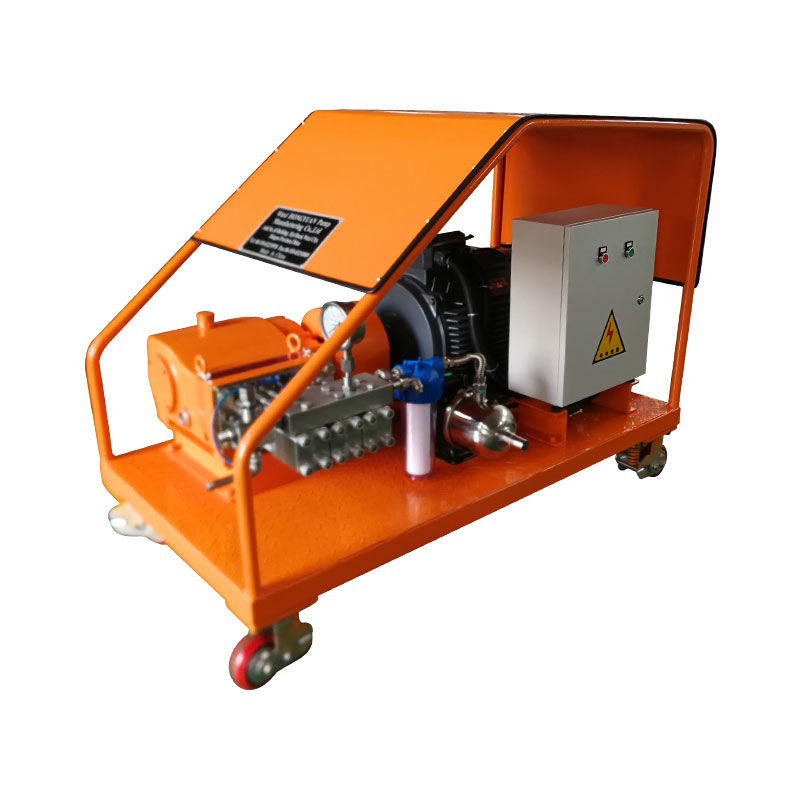

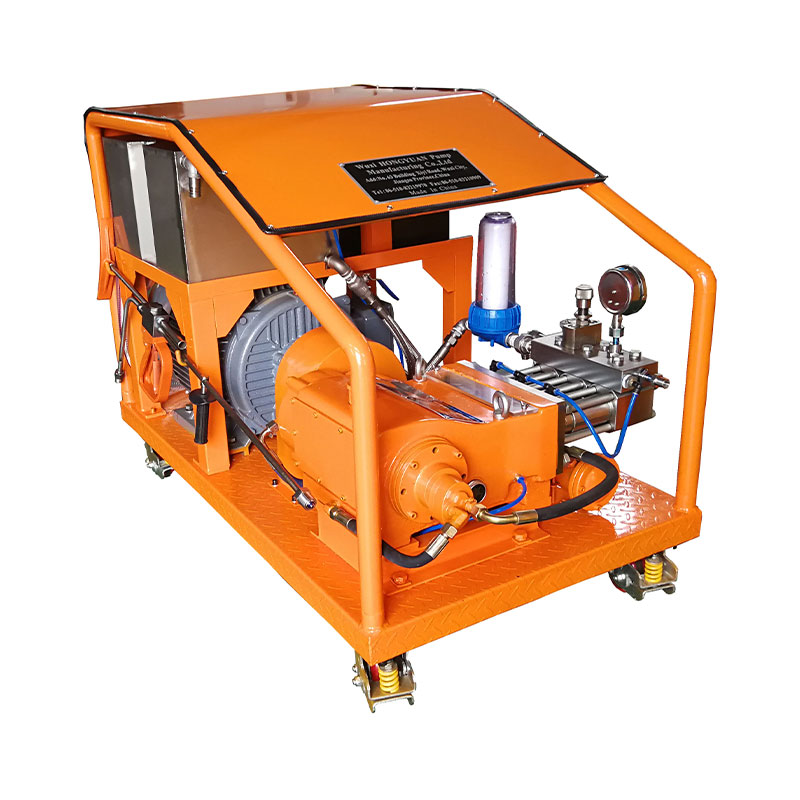

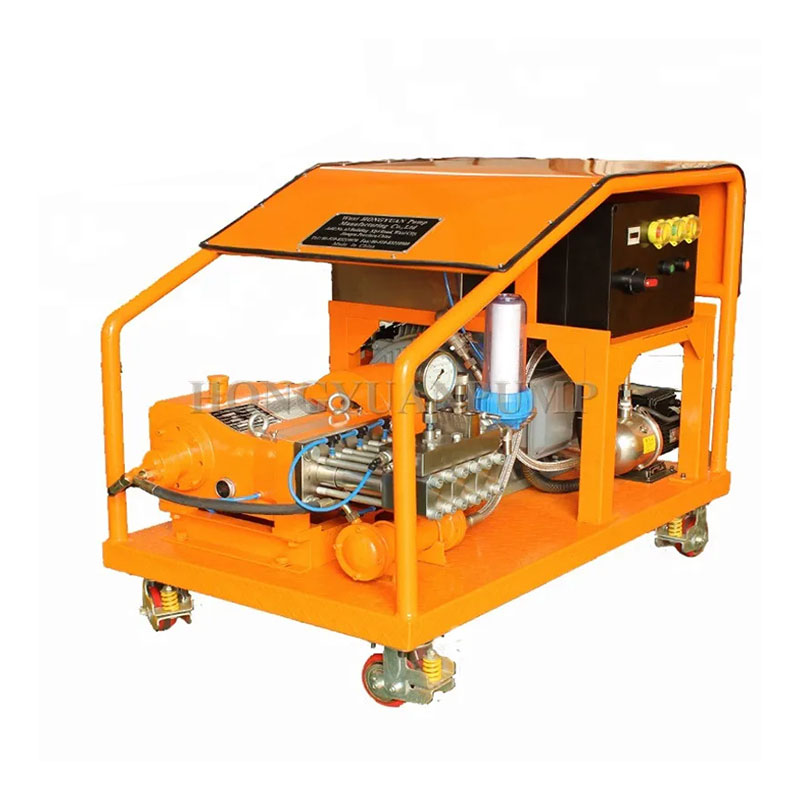

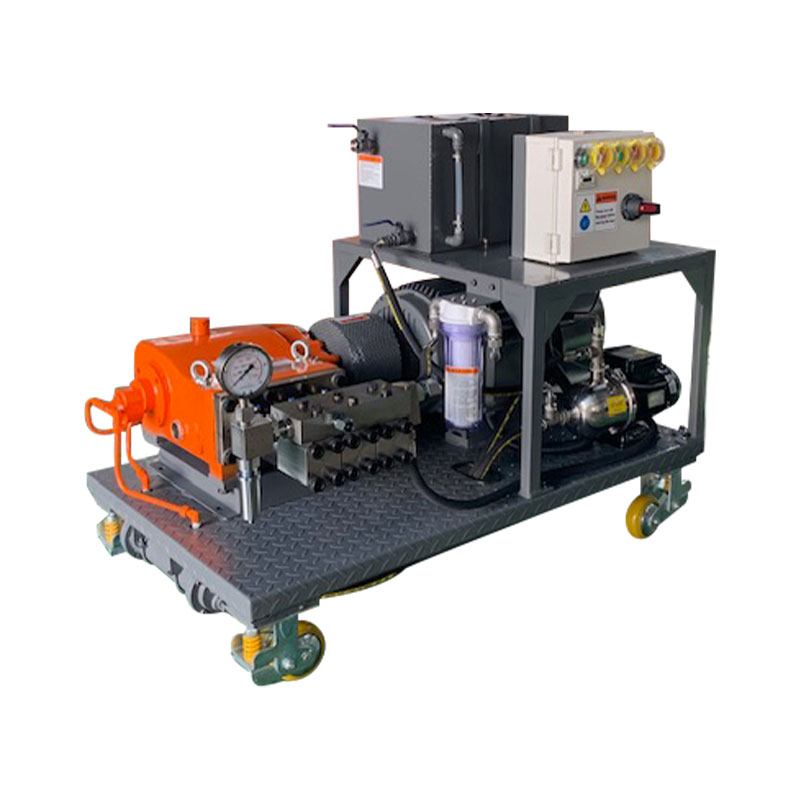

Elektrik motorlu sabit ünite
Uzunluk: 1300 mm
Genişlik: 900 mm
Yükseklik: 1000 mm
Ağırlık: ≈650 kg

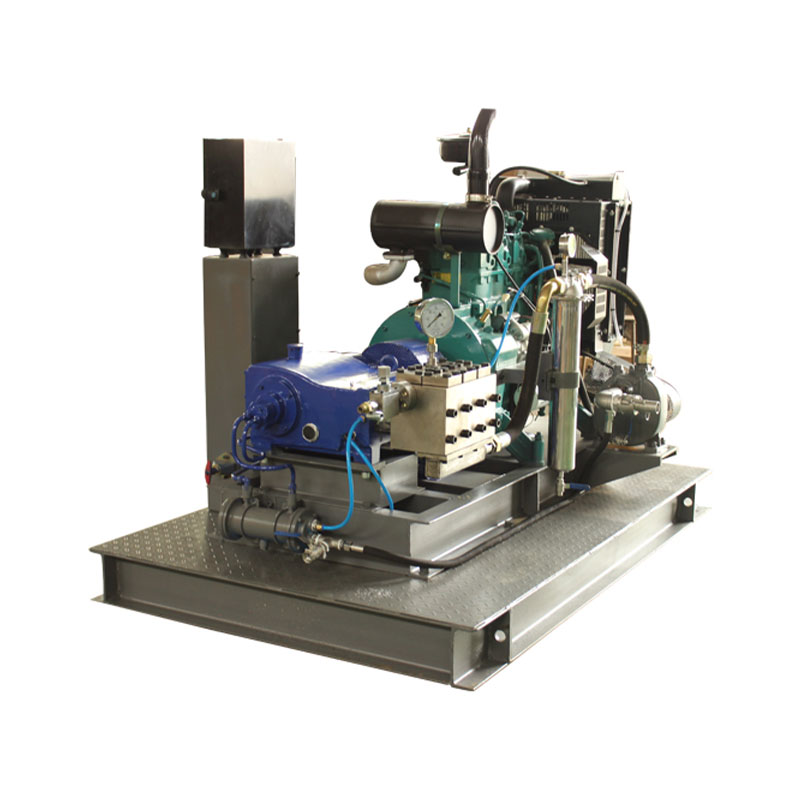

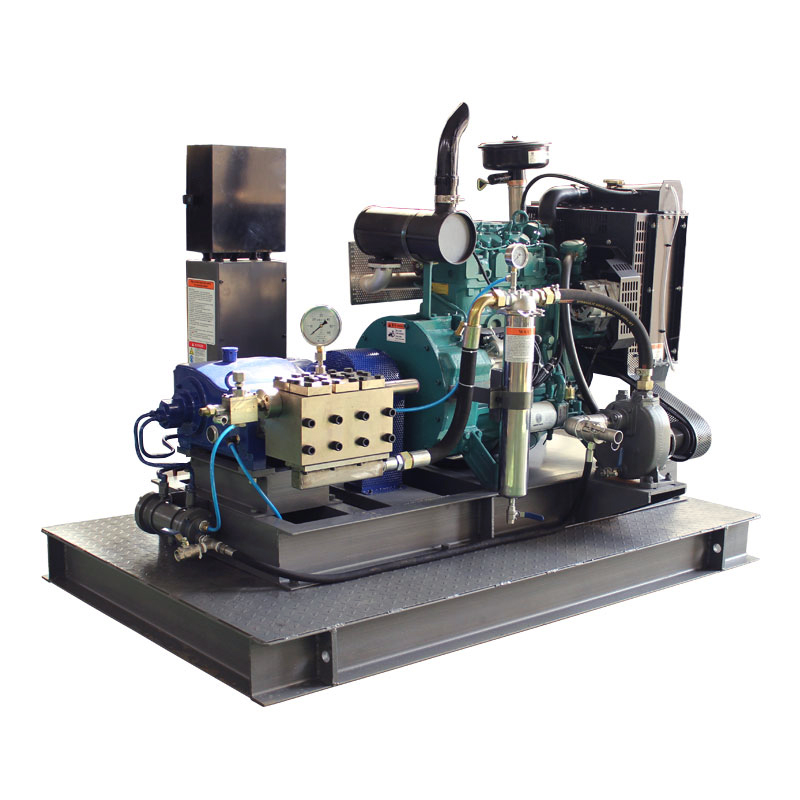

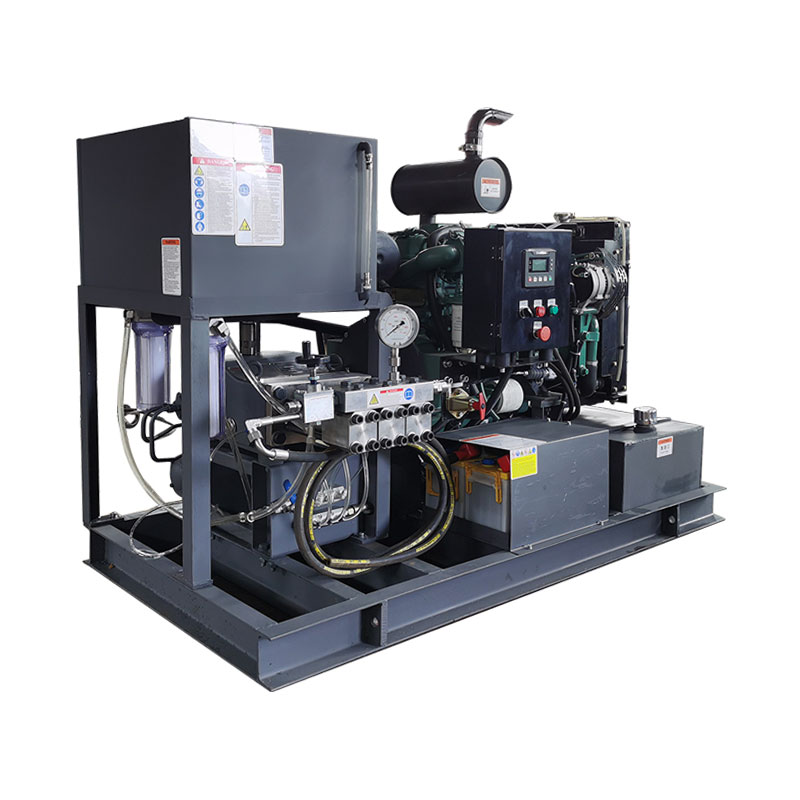

Dizel motorlu sabit ünite
Uzunluk: 1600mm
Genişlik: 1200 mm
Yükseklik: 1500 mm
Ağırlık: 850 kg
Özellikler
37kw'a kadar güç değerleri
Yatay 3 silindirli tasarım
Alternatif gerilim içermeyen paslanmaz çelik pompa kafası
Yay önceden yüklenmiş yüksek basınçlı sızdırmazlık daha uzun süre dayanmasını sağlar.
Yüksek mukavemet ve kararlı çalışma sağlamak için katı katı seramik piston
Conta ömrünü uzatmak için isteğe bağlı bir piston soğutma sistemi kullanılabilir
Tasarlanan yerleşik redüktör, iletim verimliliğini artırmaya yardımcı olur.
Karter manyetik filtresinin özel tasarımı
karter sıçratarak yağlama
Entegre küresel tip sıvı giriş valfi tasarımı, akışkanlar mekaniğinin verimliliğini büyük ölçüde artırır.
Maksimum görev çalışma koşullarında en yüksek güvenilirliği sağlamak için dinamik yükte hesaplamalı akışkanlar mekaniği tasarımı.
Krank mili yüksek mukavemetli dövme işleminden yapılmıştır ve özel olarak işlenmiştir.

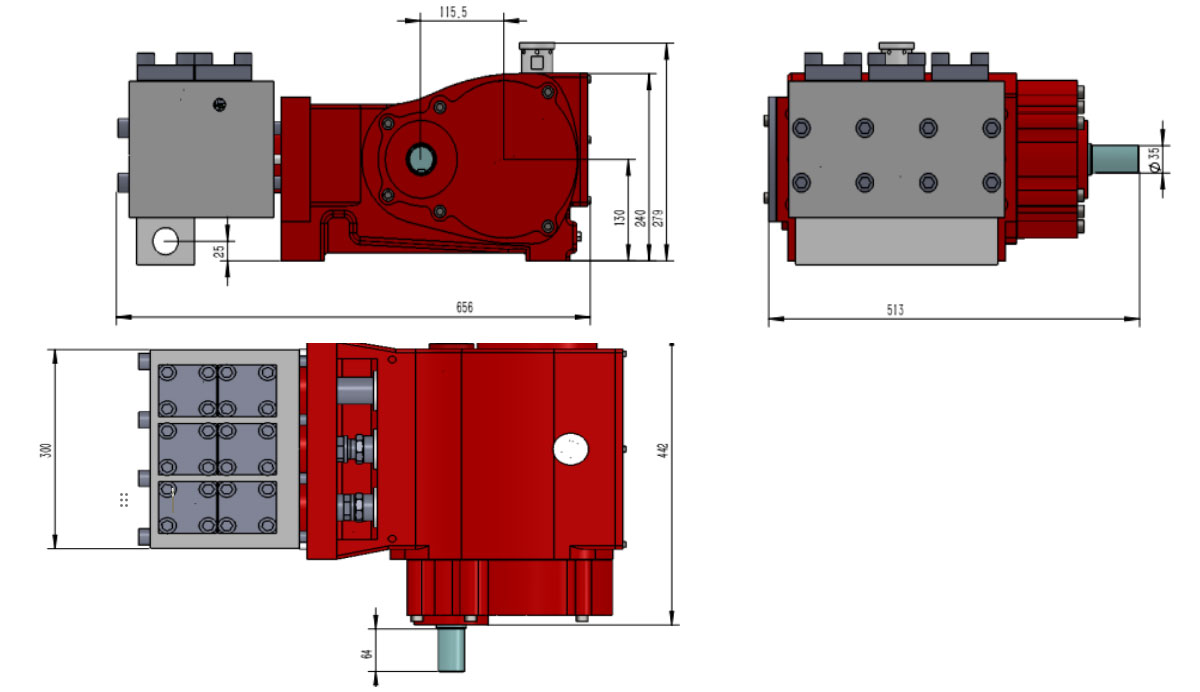

Emme hattı, basınç regülatörü vb. aksesuarların bulunmadığı ana boyutlar.
Detaylı boyutlu çizimler ve ağırlıklar istek üzerine mevcuttur.
| NEDEN3700 serisi | Çubuk kuvveti | 23KN | |||||||||
| Modeli | Piston | Akış | Gerekli güç oranı (kw) | İnme | 54 mm | ||||||
| çap | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | n1 | n2 | ||
| (mm) | (l/dak) | Çalışma basıncı (çubuk) | rpm | rpm | |||||||
| NEDEN3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| NEDEN3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| NEDEN3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| NEDEN3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| NEDEN3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| NEDEN3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| NEDEN3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| NEDEN3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| NEDEN3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| D=Piston/Piston çapı. [mm] | NEDEN3714~WHY3716: A type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor/Motor devri | NEDEN3720~WHY3740: B-type Fluid End, Spring Preload Packing Seal, Alloy Steel Fluid End |
| n2=Krank mili devri | Dönüşüm tablosu: Derecelendirme 1kW=1,34HP |
| N2 Piston hızı: 1,08m/s | Çalışma basıncı 1bar=14,5psi=0,1Mpa |
| Çubuk kuvveti: 23KN | 1GPM=3,78L/M |
| İnme：54mm |
