Ana Sayfa > Kataloglar > Yüksek Basınç Pompası > NEDEN13200 dizel yüksek basınçlı su pompası
WHY13200 yüksek basınç pompaları, performans parametrelerinde belirtilen sürekli maksimum görevde çalışacak şekilde üretilmiştir. Sadece krank mili hızını, ortalama piston hızını, piston çapını ve güç değerini karşılaştırın.
Yüksek Basınç Pompası
Ağırlık: yaklaşık.550 KG

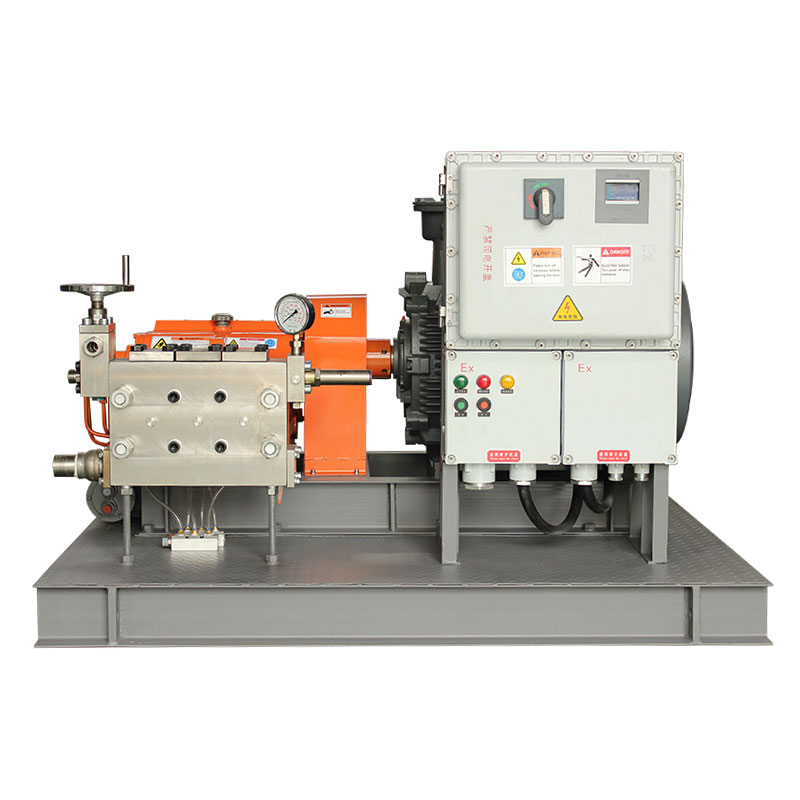

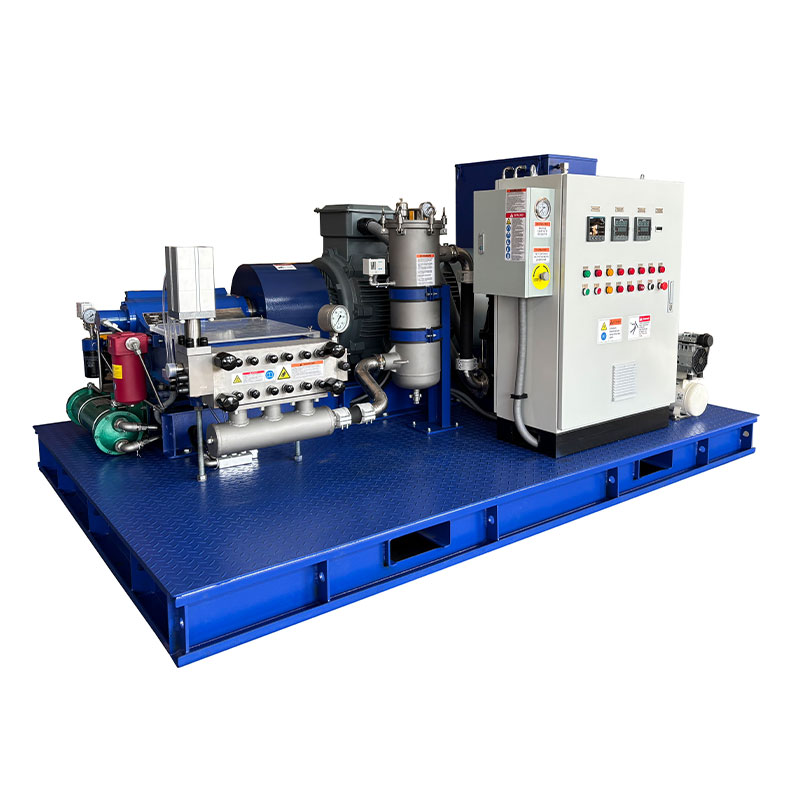

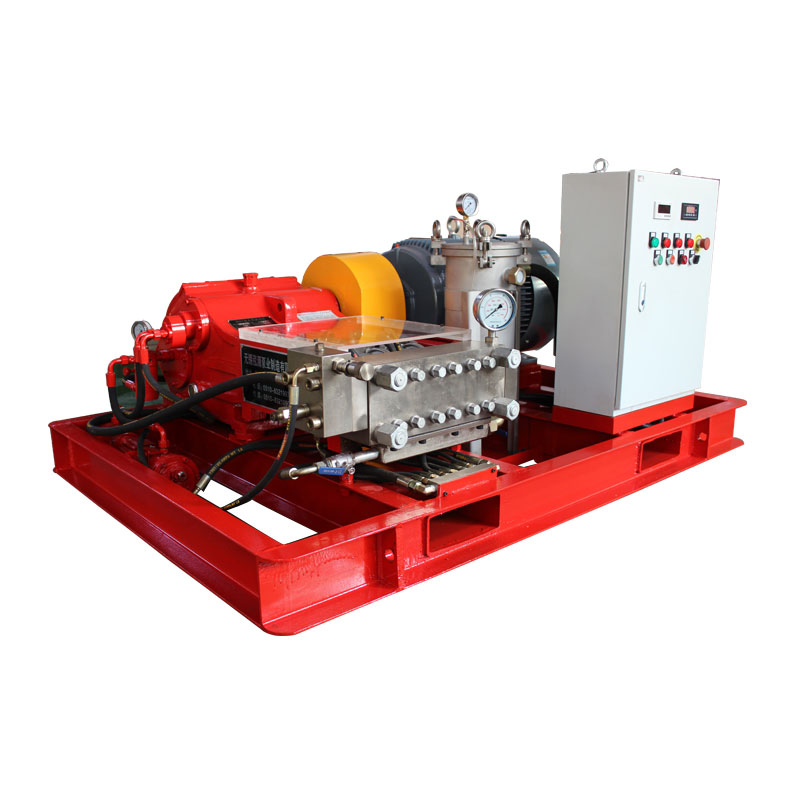

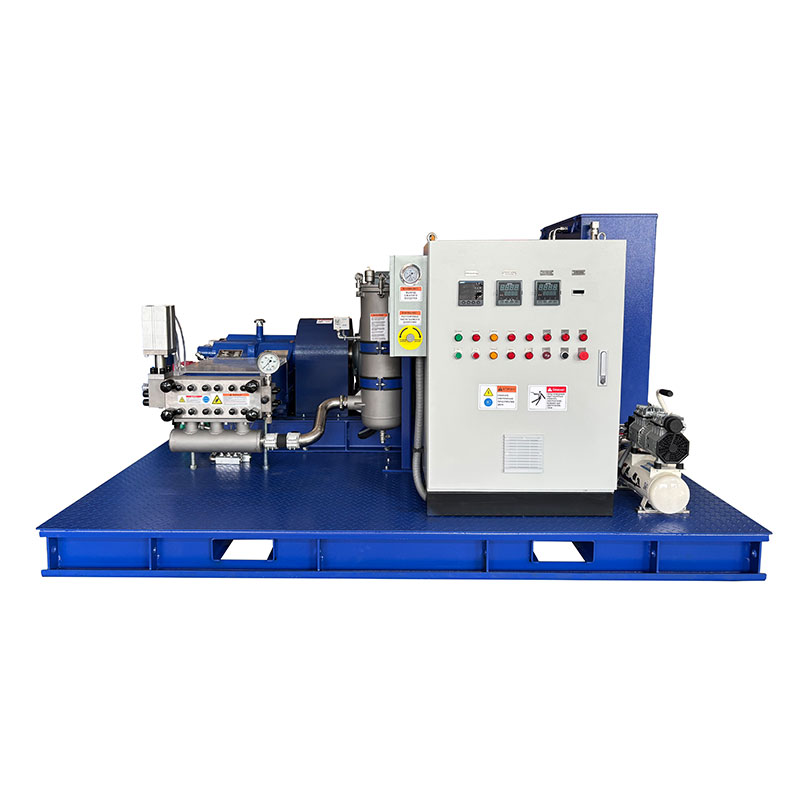

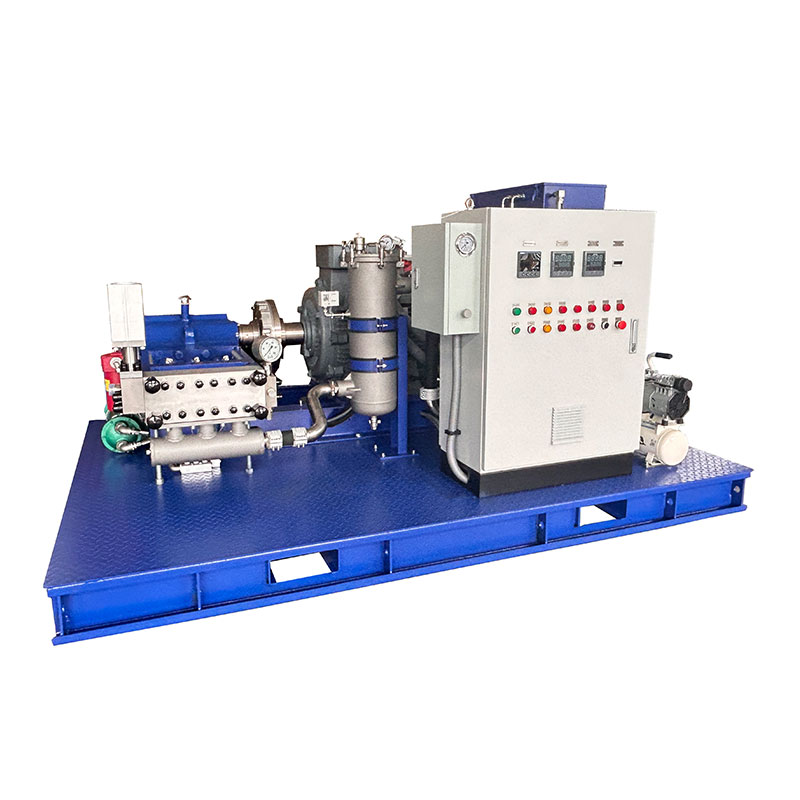

Elektrik motorlu sabit ünite
Uzunluk: 2200 mm
Genişlik: 1600 mm
Yükseklik: 1600 mm
Ağırlık: 1800 kg

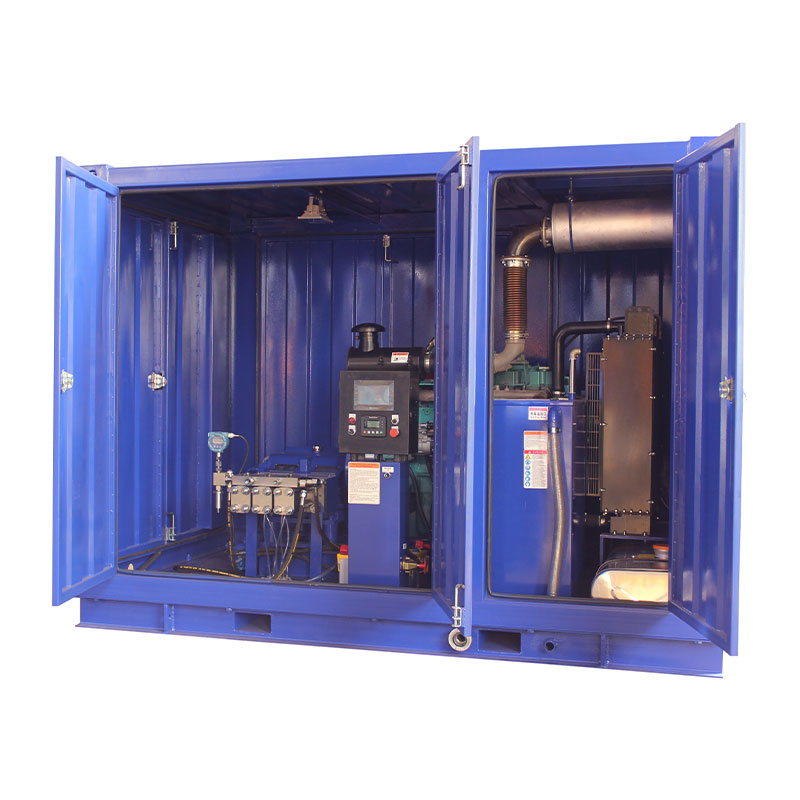

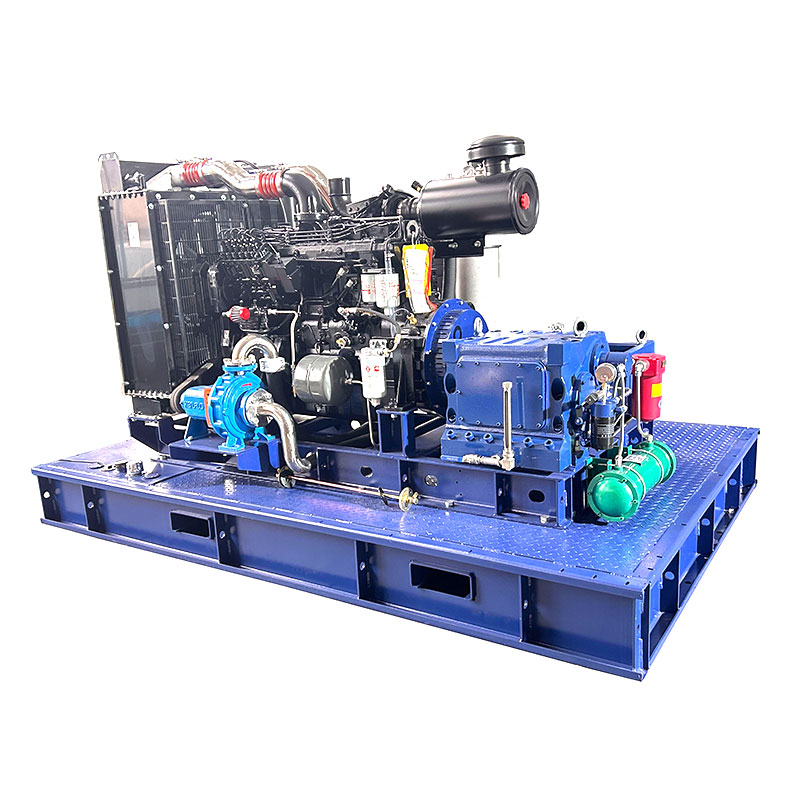

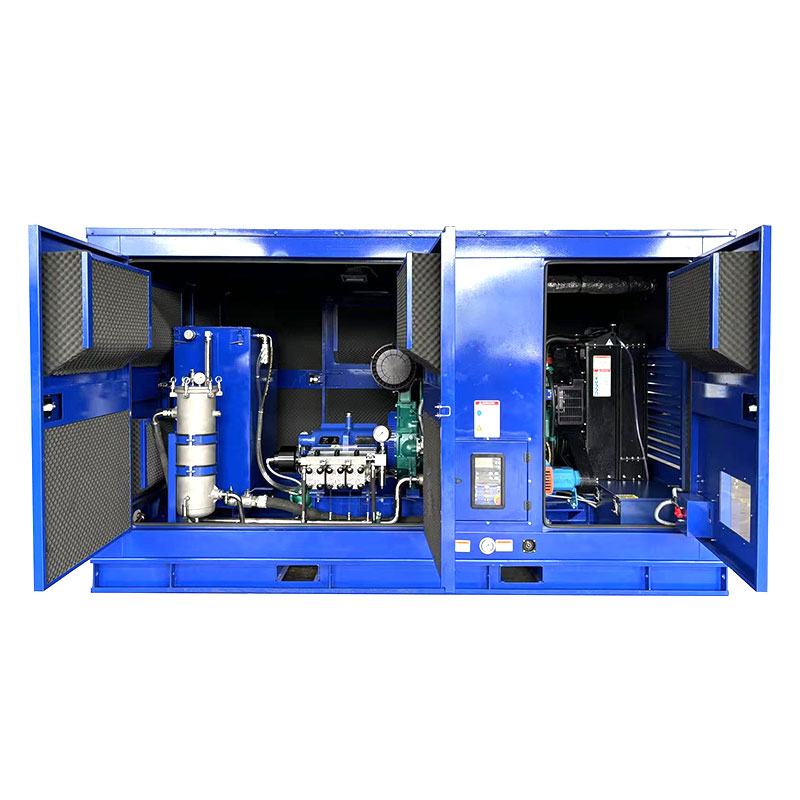

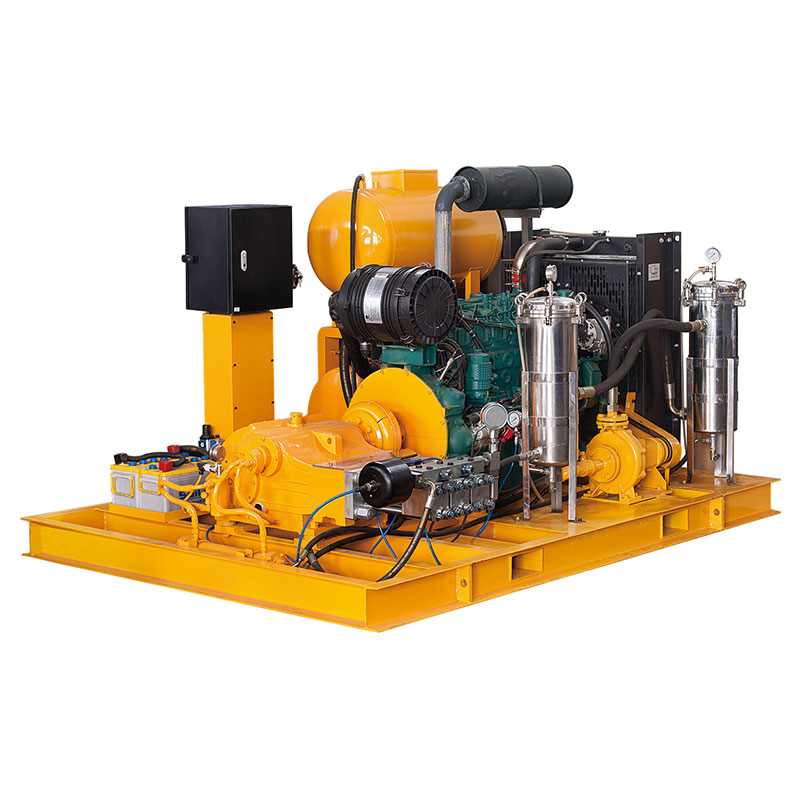

Dizel motorlu sabit ünite
Uzunluk: 2800 mm
Ağırlık: 2000 mm
Yükseklik: 2000 mm
Ağırlık: 2800 kg
Özellikler
132 kW'a kadar güç değerleri
Yatay 3 silindirli tasarım
Çok çeşitli tamamlayıcı yardımcılar
Kalite ve güvenilirlik
Paslanmaz çelik pompa kafası değişken gerilimlerden arındırılmıştır
Yaylı önceden yüklenmiş yüksek basınçlı sızdırmazlık, daha uzun ömür sağlar
Yüksek mukavemet ve kararlı çalışma sağlamak için katı katı seramik piston
Servis ömrünü uzatmak için entegre yağlama yağı ve piston soğutma sistemi.
Şanzıman dengesini daha yüksek verimlilik haline getirmek için dahili çift dişli redüktör
Karter manyetik filtresinin özel tasarımı
Karter zorlamalı yağlama sistemi
Entegre küresel tip sıvı giriş valfi tasarımı, akışkanlar mekaniğinin verimliliğini büyük ölçüde artırır.
Maksimum görev çalışma koşullarında en yüksek güvenilirliği sağlamak için dinamik yükler için hesaplamalı akışkanlar mekaniği tasarımı.
Krank mili yüksek mukavemetli dövme işleminden yapılmıştır ve özel olarak işlenmiştir.

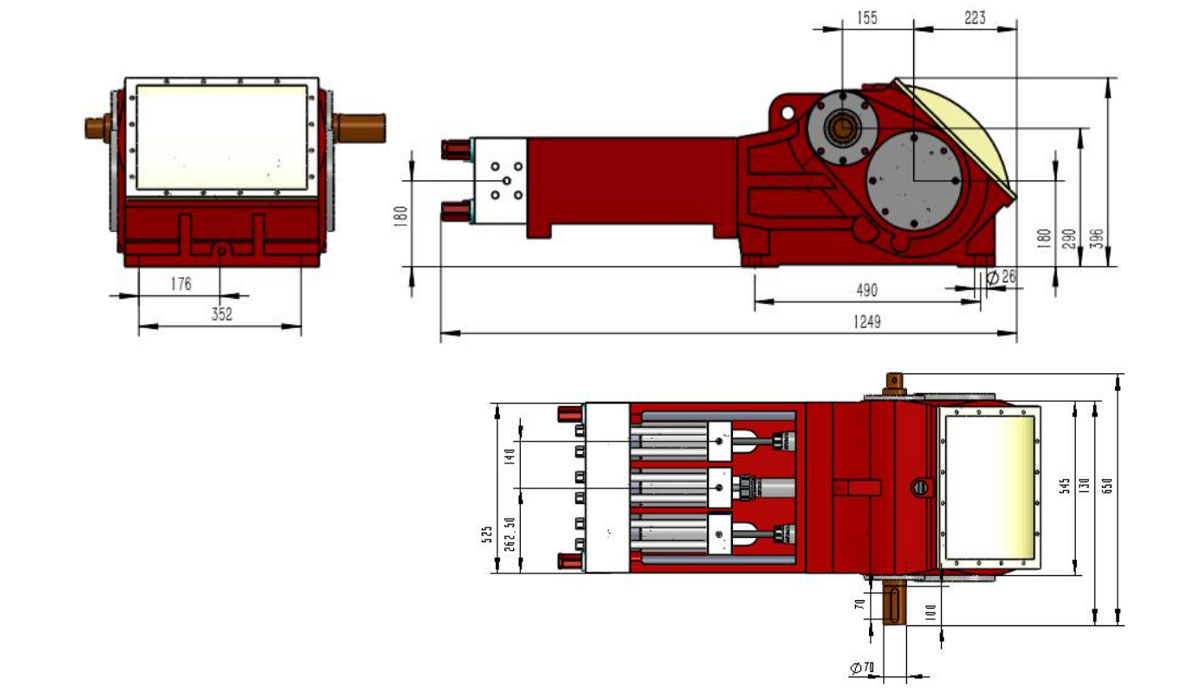

Emme hattı, basınç regülatörü vb. aksesuarların bulunmadığı ana boyutlar.
Detaylı boyutlu çizimler ve ağırlıklar istek üzerine mevcuttur.
| Modeli | Piston | Akış | Gerekli güç oranı (kw) | D | rpm | ||||
| 55kw | 75kw | 90 kW | 110kw | 132kw | n1 | n2 | |||
| Çap(mm) | (l/dak) | Çalışma basıncı (çubuk) | |||||||
| NEDEN13216 | 16 | 26 | 1100 | 1500 | 1800 | 2200 | 2700 | 1500 | 470 |
| NEDEN13218 | 18 | 32 | 850 | 1150 | 1400 | 1700 | 2100 | 1500 | 470 |
| NEDEN13220 | 20 | 40 | 700 | 940 | 1120 | 1400 | 1700 | 1500 | 470 |
| NEDEN13222 | 22 | 48 | 570 | 780 | 930 | 1150 | 1400 | 1500 | 470 |
| NEDEN13224 | 24 | 57 | 480 | 650 | 780 | 960 | 1200 | 1500 | 470 |
| NEDEN13226 | 26 | 67 | 400 | 550 | 670 | 820 | 1020 | 1500 | 470 |
| NEDEN13228 | 28 | 78 | 350 | 480 | 580 | 700 | 880 | 1500 | 470 |
| NEDEN13230 | 30 | 90 | 300 | 420 | 500 | 600 | 770 | 1500 | 470 |
| NEDEN13232 | 32 | 102 | 260 | 370 | 440 | 540 | 670 | 1500 | 470 |
| NEDEN13234 | 34 | 115 | 230 | 320 | 390 | 480 | 600 | 1500 | 470 |
| NEDEN13236 | 36 | 129 | 210 | 290 | 350 | 430 | 530 | 1500 | 470 |
| NEDEN13240 | 40 | 159 | 170 | 230 | 280 | 350 | 430 | 1500 | 470 |
| NEDEN13245 | 45 | 202 | 130 | 180 | 220 | 270 | 340 | 1500 | 470 |
| NEDEN13250 | 50 | 249 | 110 | 150 | 180 | 220 | 280 | 1500 | 470 |
| NEDEN13255 | 55 | 301 | 90 | 120 | 150 | 180 | 230 | 1500 | 470 |
| D=Piston/Piston çapı. [mm] | NEDEN13216~WHY13218 type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor/Motor devri | NEDEN13218~WHY13545 type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Krank mili devri | NEDEN13236~WHY13255 type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Piston hızı: 1,08m/s | Dönüşüm tablosu: Derecelendirme 1kW=1,34HP |
| Çubuk kuvveti: 54KN | Çalışma basıncı 1bar=14,5psi=0,1Mpa |
| İnme: 90mm | NEDEN yüksek basınç pompasının dönüşüm verimliliği %90~%96'a kadar çıkabilir |
