Ana Sayfa > Kataloglar > Yüksek Basınç Pompası > NEDEN30000 yüksek basınçlı pistonlu su pompası
WHY30000 yüksek basınç pompaları, performans parametrelerinde belirtilen sürekli maksimum hizmette çalışacak şekilde üretilmiştir. Sadece krank mili hızını, ortalama piston hızını, piston çapını ve güç değerini karşılaştırın.
Yüksek Basınç Pompası
Ağırlık: yaklaşık.880 KG

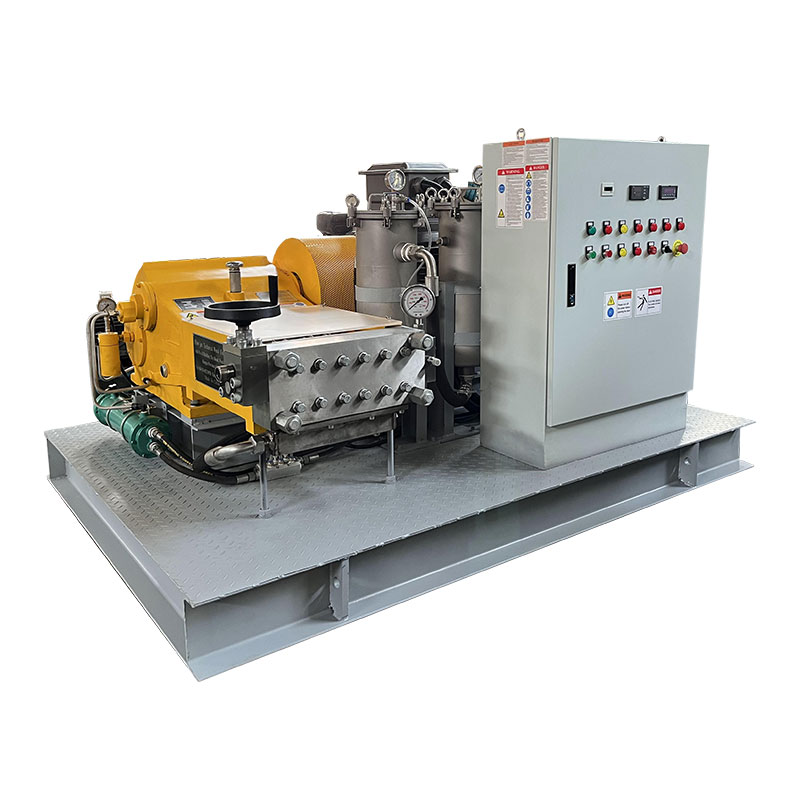

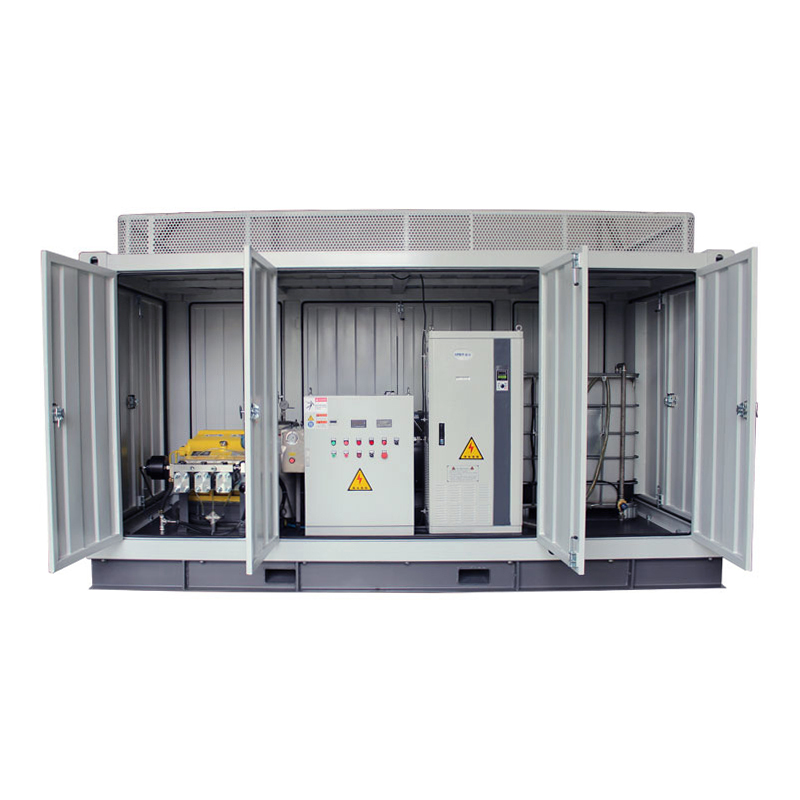

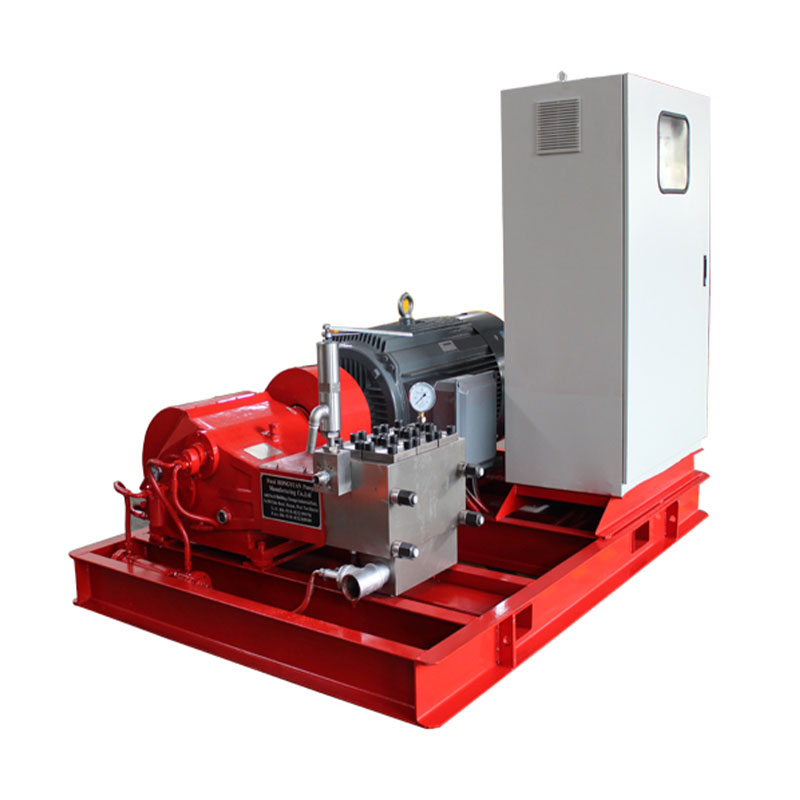

Elektrik motorlu sabit ünite
Uzunluk: 2200 mm
Genişlik: 1600 mm
Yükseklik: 1600 mm
Ağırlık: 1800 kg

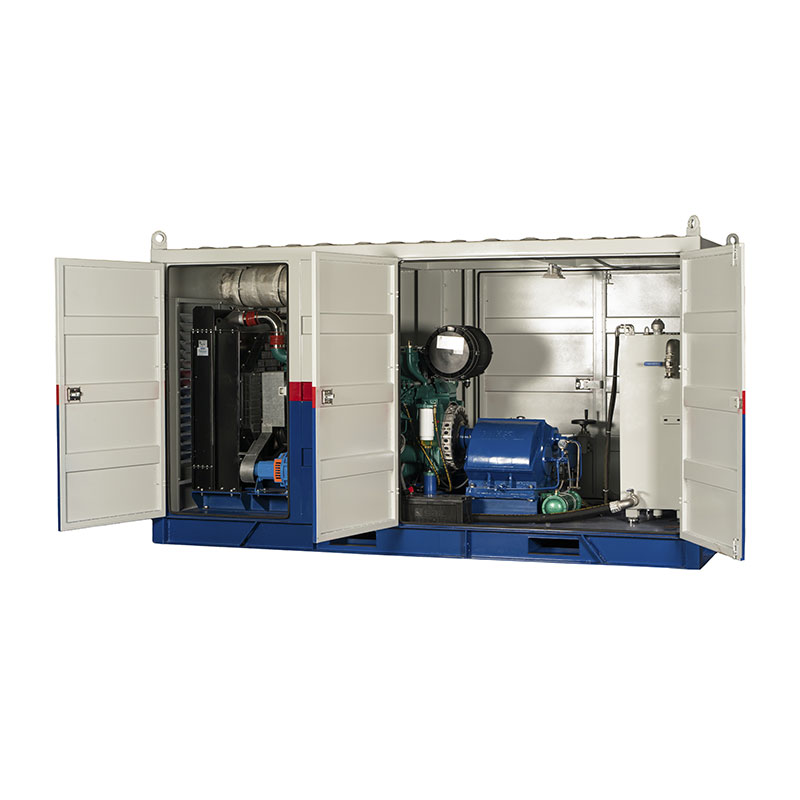

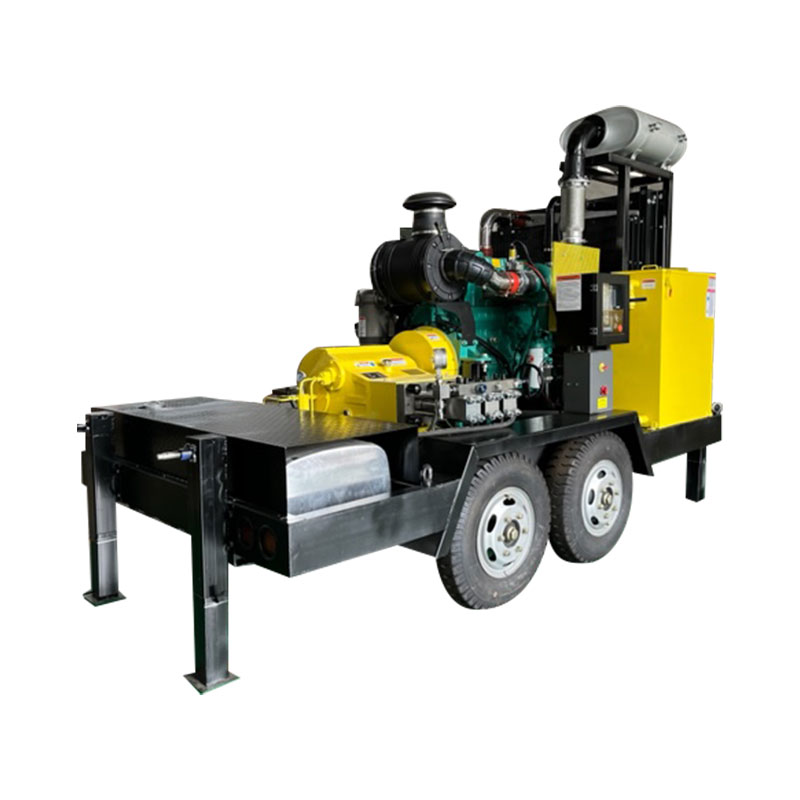

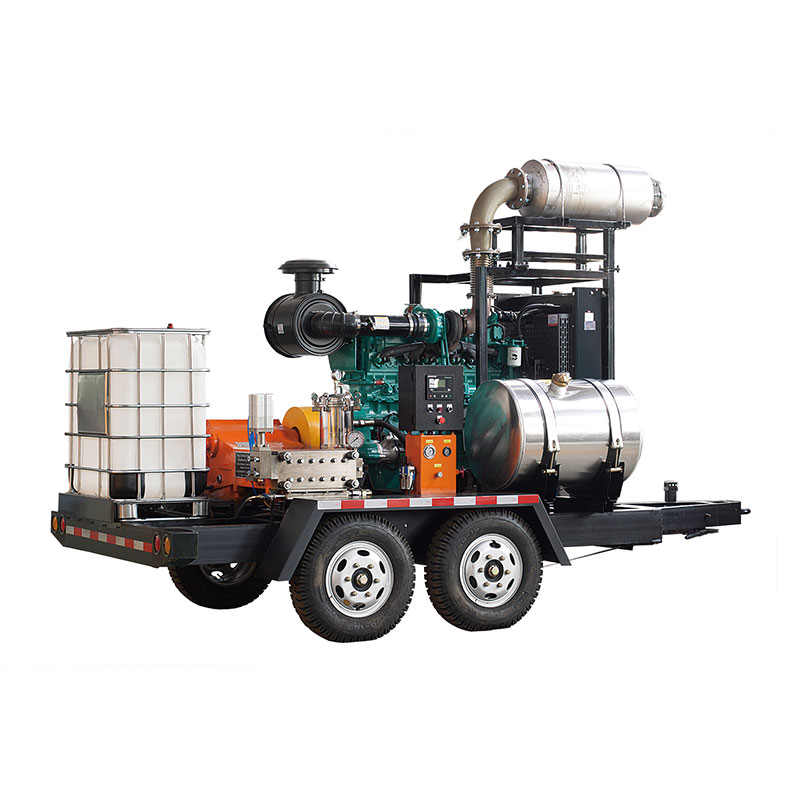

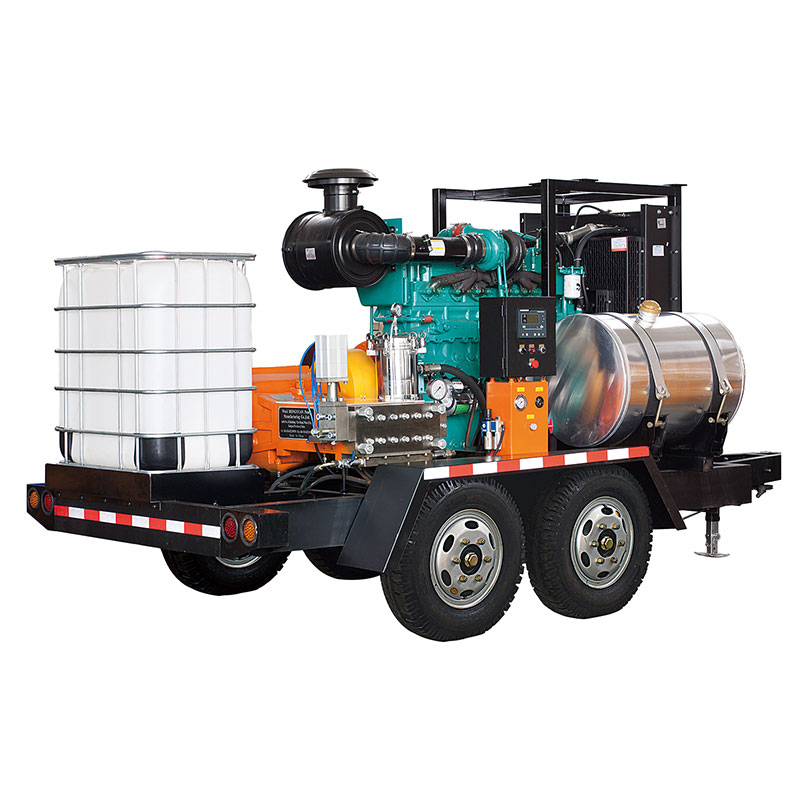

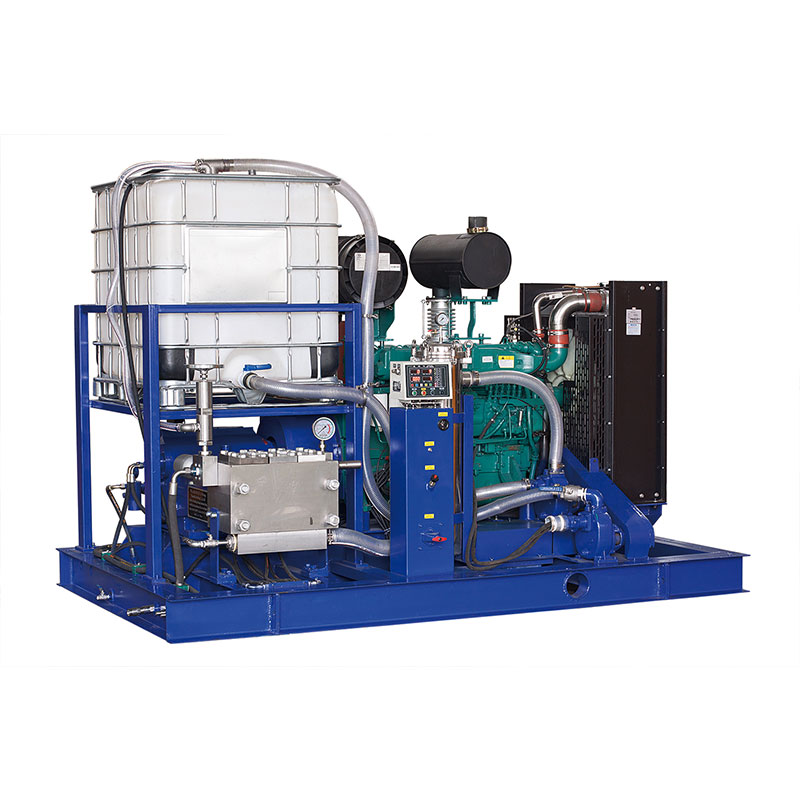

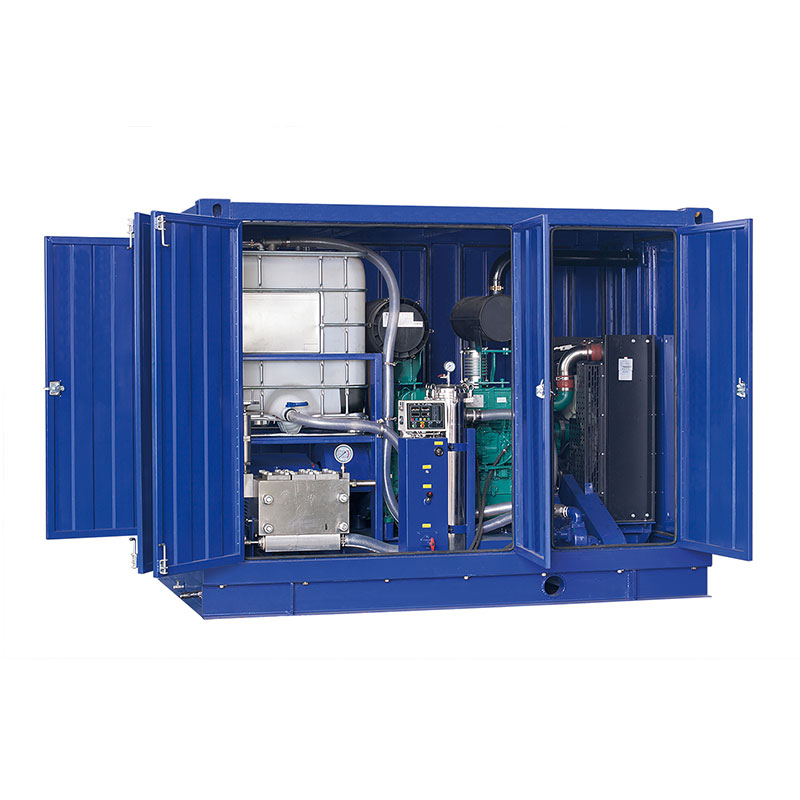

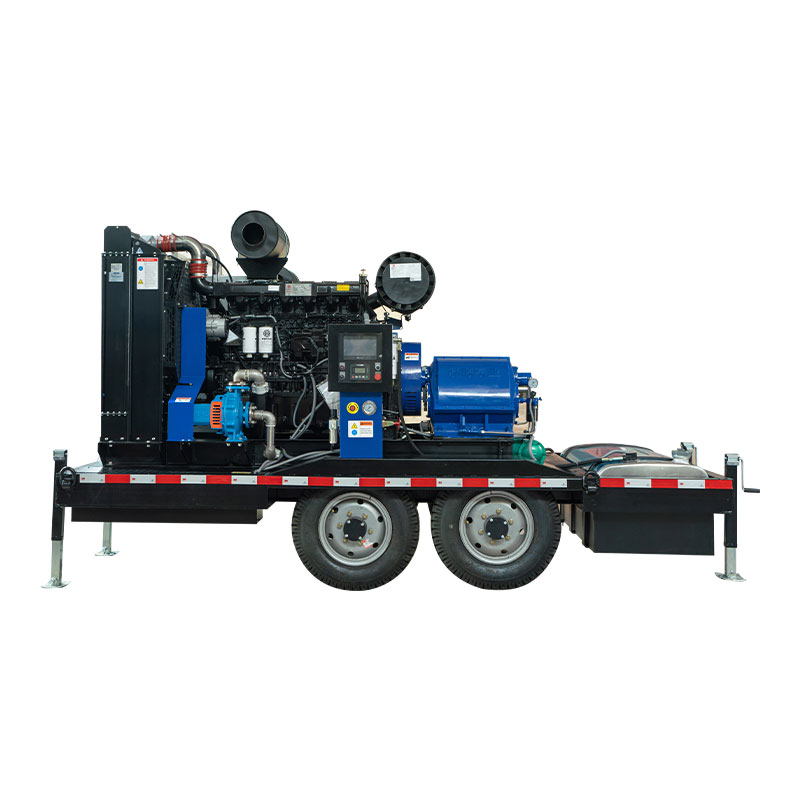

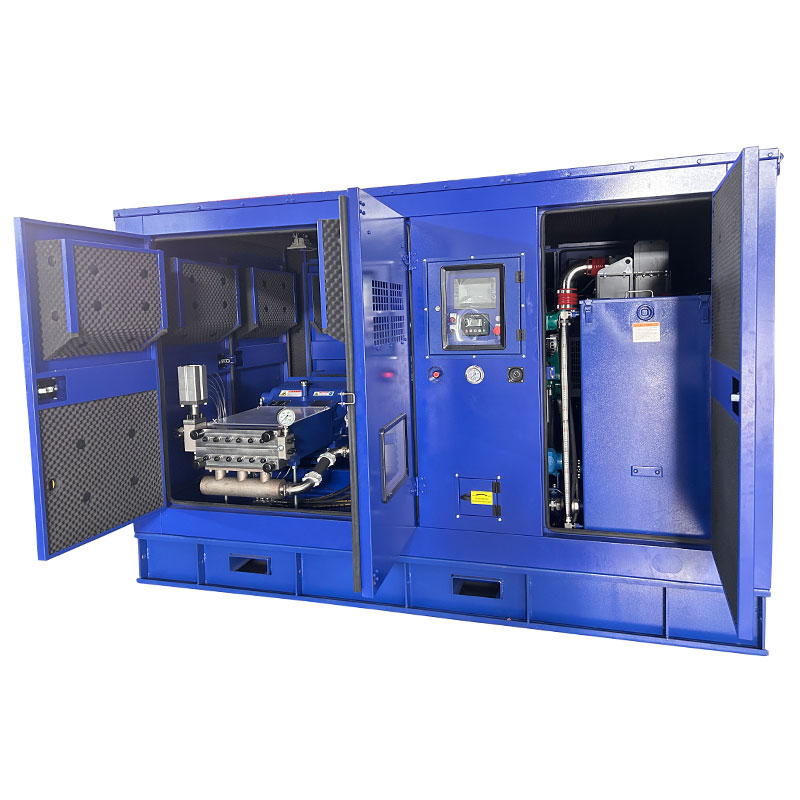

Dizel motorlu sabit ünite
Uzunluk: 3500 mm
Genişlik: 2000 mm
Yükseklik: 2000 mm
Ağırlık: 2200 kg
Özellikler
300 kW'a kadar güç değerleri
Yatay 3 silindirli tasarım
Çok çeşitli tamamlayıcı yardımcılar
Kalite ve güvenilirlik
Paslanmaz çelik pompa kafası değişken gerilimlerden arındırılmıştır
Yay önceden yüklenmiş yüksek basınçlı sızdırmazlık, daha uzun ömürlü olmasını sağlar
Yüksek mukavemet ve kararlı çalışma sağlamak için katı seramik piston
Servis ömrünü uzatmak için entegre yağlama yağı ve piston soğutma sistemi.
Şanzıman dengesini daha yüksek verimlilik haline getirmek için dahili çift dişli redüktör
Karter manyetik filtresinin özel tasarımı
Karter zorlamalı yağlama sistemi
Entegre küresel tip sıvı giriş valfi tasarımı, akışkanlar mekaniğinin verimliliğini büyük ölçüde artırır.
Maksimum görev çalışma koşullarında en yüksek güvenilirliği sağlamak için dinamik yüke yönelik hesaplamalı akışkanlar mekaniği tasarımı.
Krank mili yüksek mukavemetli bir dövme işleminden yapılmıştır ve özel olarak işlenmiştir

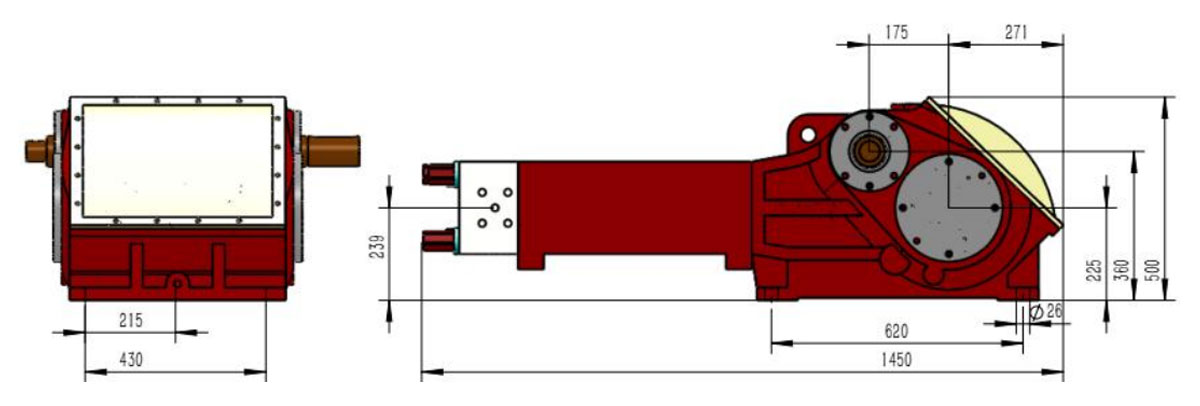

Emme hattı, basınç regülatörü vb. aksesuarların bulunmadığı ana boyutlar.
Detaylı boyutlu çizimler ve ağırlıklar istek üzerine mevcuttur
| Modeli | Piston | Akış | Gerekli güç (kW) | D | rpm | |||
| Çap | 160kw | 200kw | 250kw | 280kw | n1 | n2 | ||
| (mm) | (l/dak) | Çalışma basıncı (bar) | ||||||
| NEDEN30018 | 18 | 34 | 2400 | 2760 | 1500 | 366 | ||
| NEDEN30020 | 20 | 41 | 1900 | 2400 | 2760 | 1500 | 366 | |
| NEDEN30022 | 22 | 50 | 1600 | 2000 | 2500 | 2800 | 1500 | 366 |
| NEDEN30024 | 24 | 60 | 1350 | 1700 | 2100 | 2500 | 1500 | 366 |
| NEDEN30026 | 26 | 70 | 1150 | 1430 | 1780 | 2000 | 1500 | 366 |
| NEDEN30028 | 28 | 81 | 980 | 1200 | 1540 | 1800 | 1500 | 366 |
| NEDEN30030 | 30 | 93 | 860 | 1100 | 1300 | 1600 | 1500 | 366 |
| NEDEN30032 | 32 | 106 | 750 | 950 | 1180 | 1380 | 1500 | 366 |
| NEDEN30034 | 34 | 120 | 680 | 850 | 1040 | 1200 | 1500 | 366 |
| NEDEN30036 | 36 | 134 | 600 | 750 | 930 | 1080 | 1500 | 366 |
| NEDEN30040 | 40 | 165 | 480 | 600 | 750 | 880 | 1500 | 366 |
| NEDEN30045 | 45 | 209 | 380 | 500 | 590 | 700 | 1500 | 366 |
| NEDEN30050 | 50 | 259 | 310 | 400 | 480 | 560 | 1500 | 366 |
| NEDEN30055 | 55 | 313 | 250 | 320 | 400 | 470 | 1500 | 366 |
| NEDEN30060 | 60 | 372 | 220 | 280 | 330 | 390 | 1500 | 366 |
| NEDEN30065 | 65 | 437 | 180 | 220 | 280 | 330 | 1500 | 366 |
| NEDEN30070 | 70 | 507 | 160 | 200 | 240 | 290 | 1500 | 366 |
| NEDEN30075 | 75 | 582 | 140 | 170 | 210 | 250 | 1500 | 366 |
| D=Piston/Piston çapı. [mm] | NEDEN30018~WHY30028: Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor/Motor devri | NEDEN30022~WHY30050: type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Krank mili devri | NEDEN30050~WHY30075: type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Piston hızı: 0,73 m/s | Dönüşüm tablosu: Derecelendirme 1kW=1,34HP |
| Çubuk kuvveti: 105KN | Çalışma basıncı 1bar=14,5psi=0,1Mpa |
| İnme: 120mm | NEDEN yüksek basınç pompasının dönüşüm verimliliği %92~%98'e kadar çıkabilir |
| Seçim N2:439 |
