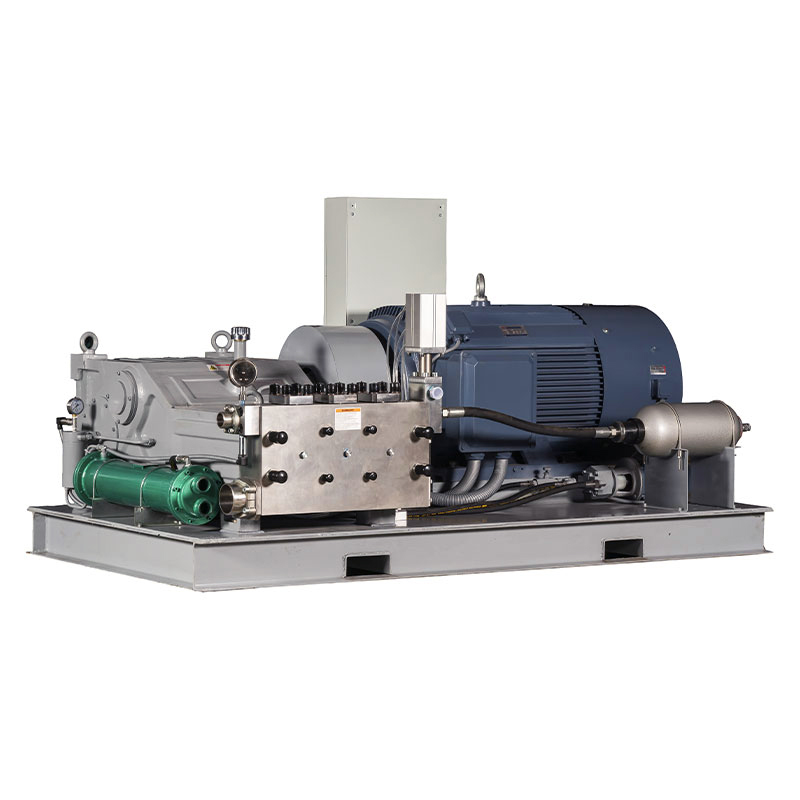

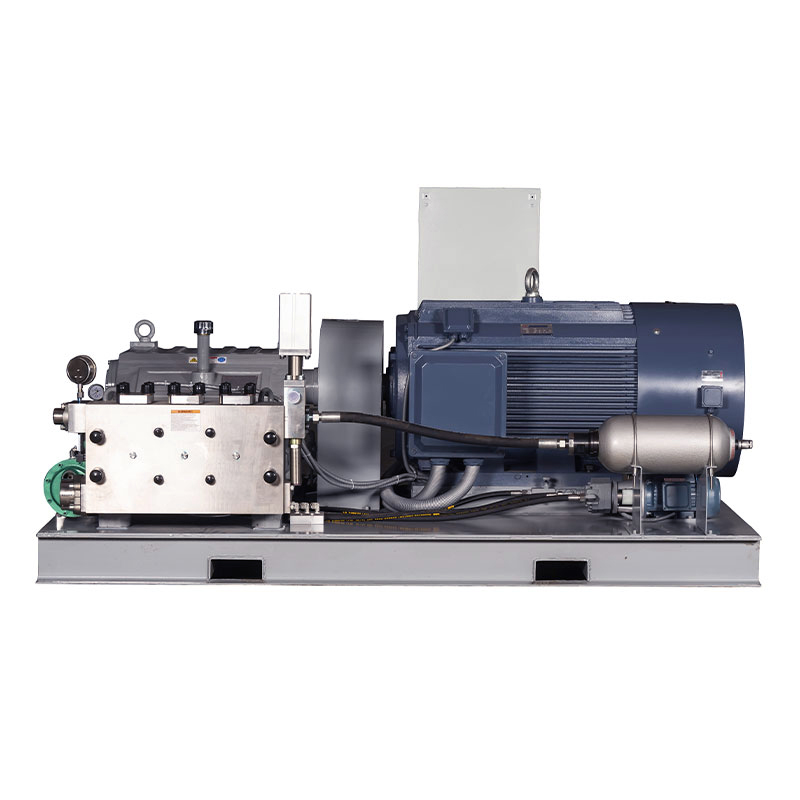

Ana Sayfa > Kataloglar > Yüksek Basınç Pompası > WHY50000 yüksek basınçlı seramik dalgıç pompa
WHY50000 yüksek basınç pompaları, performans parametrelerinde belirtilen sürekli maksimum hizmette çalışacak şekilde üretilmiştir. Sadece krank mili hızını, ortalama piston hızını, piston çapını ve güç değerini karşılaştırın.
Kalite ve güvenilirlik
Paslanmaz çelik pompa kafası değişken gerilimlerden arındırılmıştır
Yay Ön Yüklü yüksek basınçlı sızdırmazlık, daha uzun ömürlü olmasını sağlar
Yüksek mukavemet ve kararlı çalışma sağlamak için katı katı seramik piston
Servis ömrünü uzatmak için entegre yağlama yağı ve piston soğutma sistemi.
Şanzıman dengesini daha yüksek verimlilik haline getirmek için dahili çift dişli redüktör
Karter manyetik filtresinin özel tasarımı
Karter zorlamalı yağlama sistemi
Entegre küresel tip sıvı giriş valfi tasarımı, akışkanlar mekaniğinin verimliliğini büyük ölçüde artırır.
Maksimum görev çalışma koşullarında en yüksek güvenilirliği sağlamak için dinamik yükler için hesaplamalı akışkanlar mekaniği tasarımı.
Krank mili yüksek mukavemetli bir dövme işleminden yapılmıştır ve özel olarak işlenmiştir
| NEDEN50000-388 | |||||||||||
| Modeli | Piston | Akış | Gerekli güç (kw) | D | rpm | ||||||
| Çap | 280kw | 315 kW | 355 kW | 400kw | 450kw | 500kw | 550kw | n1 | n2 | ||
| (mm) | (I/dak) | Çalışma basıncı (bar) | 1500 | 388 | |||||||
| NEDEN50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| NEDEN50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| NEDEN50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| NEDEN50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| NEDEN50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| NEDEN50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| NEDEN50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| NEDEN50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| NEDEN50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| NEDEN50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| NEDEN50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| NEDEN50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| NEDEN50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| NEDEN50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| NEDEN50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| NEDEN50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| NEDEN50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| NEDEN50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| NEDEN50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| NEDEN50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| NEDEN50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| NEDEN50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| D=Piston/Piston çapı. [mm] | NEDEN50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1=Motor/Motor devri | NEDEN50036~NEDEN50060: B tipi Akışkan Ucu, yaylı salmastra contası, alaşım ve SS akışkan ucu |
| n2=Krank mili devri. | NEDEN50060~WHY50110: C type Fluid End, spring loaded packing seal, alloy fluid end |
| Dönüşüm tablosu: Derecelendirme 1kW=1,34HP | NEDEN yüksek basınç pompasının dönüşüm verimliliği %90~%96'ya kadar çıkabilir |
| Çalışma basıncı 1bar=14,5psi=0,1Mpa | |
| İnme: 120mm | |
| Seçim N2:457 |
Dinamik yüksek basınç contası, Y tipi conta tasarımının avantajlarını destekleyerek verimliliği daha da artırır ve özel seramik piston maksimum 3000 bar'a ulaşabilir.
