Ana Sayfa > Kataloglar > Yüksek Basınç Pompası > WHY60000 Yüksek Basınç Pompa Sistemi
WHY60000 yüksek basınç pompaları, performans parametrelerinde belirtilen sürekli maksimum görevde çalışacak şekilde üretilmiştir. Sadece krank mili hızını, ortalama piston hızını, piston çapını ve güç değerini karşılaştırın.
Yüksek Basınç Pompası
Ağırlık: yaklaşık.2800 KG

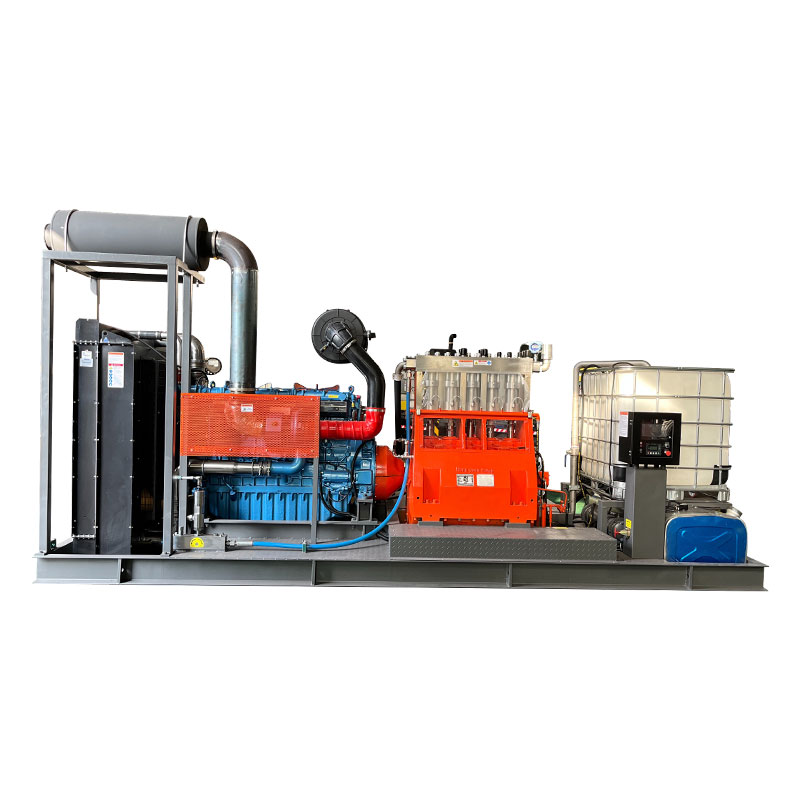

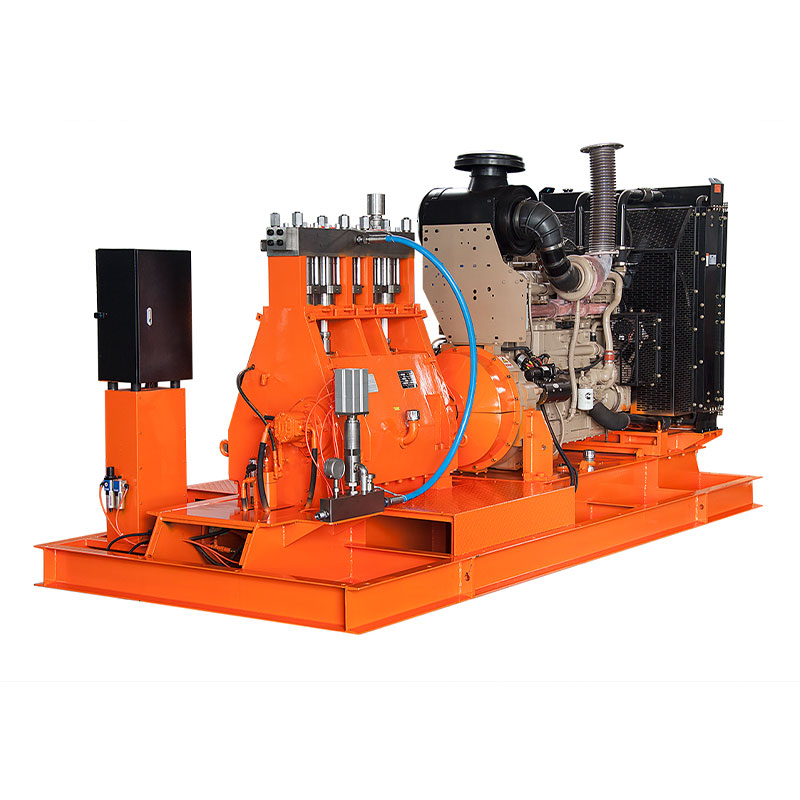

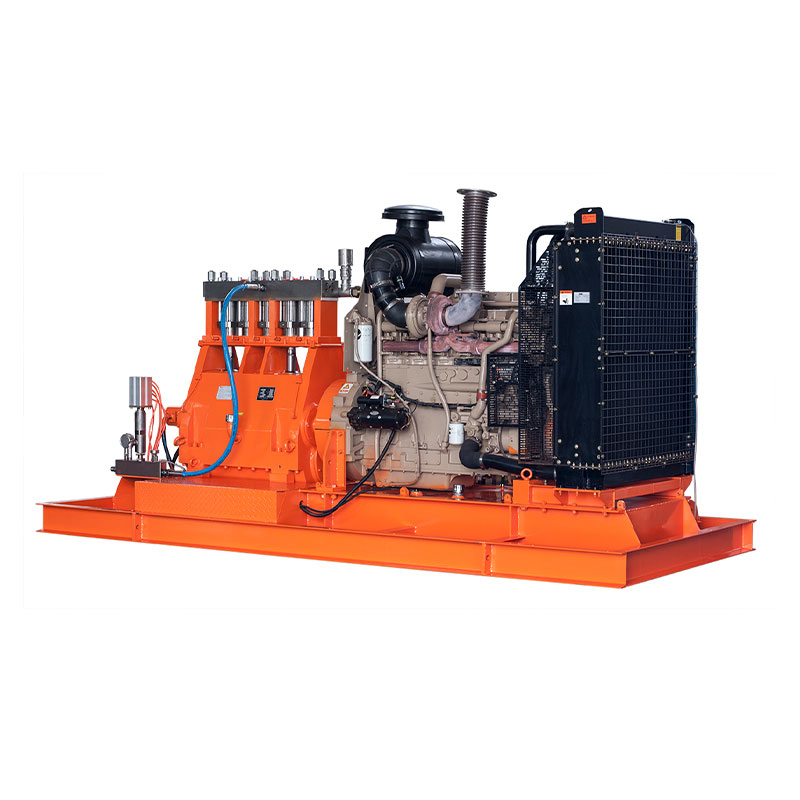

Dizel motorlu sabit ünite
Uzunluk: 4500 mm
Genişlik: 2000 mm
Yükseklik: 2450 mm
Ağırlık: 8000 kg
Özellik
800 kW'a kadar güç değerleri
Dikey 3 silindirli tasarım
| NEDEN60000 serisi | |||||||||
| Modeli | Piston | Akış | Gerekli güç (kW) | D | rpm | ||||
| Çap | 500kw | 560 kW | 630kw | 710kw | 800kw | n1 | n2 | ||
| (mm) | (l/dak) | Çalışma basıncı (bar) | |||||||
| NEDEN60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| NEDEN60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| NEDEN60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| NEDEN60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| NEDEN60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| NEDEN60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| NEDEN60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| NEDEN60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| NEDEN60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| NEDEN60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| NEDEN60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| NEDEN60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| NEDEN60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| NEDEN60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| NEDEN60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| NEDEN60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| NEDEN60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| NEDEN60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| NEDEN60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| NEDEN60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| NEDEN60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| NEDEN60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| NEDEN60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D=Piston/Piston çapı. [mm] | NEDEN60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor/Motor devri | NEDEN60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Krank mili devri | NEDEN60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Piston hızı: 0,73 m/s | Dönüşüm tablosu: Derecelendirme 1kW=1,34HP |
| Çubuk kuvveti: 155KN | Çalışma basıncı 1bar=14,5psi=0,1Mpa |
| İnme: 100mm | NEDEN yüksek basınç pompasının dönüşüm verimliliği %92~%98'e kadar çıkabilir |
| Seçim N2:450 |
Dinamik yüksek basınç contası, Y tipi conta tasarımının avantajlarını destekleyerek verimliliği daha da artırır ve özel seramik piston maksimum 3000 bar'a ulaşabilir.
